使用SWASV進行微電極性能評估

為了將開發的雙管微電極應用于植物系統，對傳統SWASV進行了修改，采用原位沉積和異位陽極溶出的兩步法（圖7-1）。首先，在含有不同濃度ZnCl2（0–300 ppm Zn2+）的Tris緩沖液（pH范圍5.0至7.5）中，將Zn2+沉積在鉍微電極上，以模擬植物環境。使用雙電極系統，在攪拌和不攪拌兩種條件下，對鉍微電極施加相對于鉑參比電極為-1.4V的沉積電位，持續180秒。然后將微電極取出，用去離子水沖洗，并轉移到溶出溶液（不攪拌）中，在此使用恒電位儀（Palmsens3, Palmsens BV, Netherlands）進行SWASV掃描（掃描：-1.4V 至 -0.4V；步進：10mV；振幅：40mV；頻率：5 Hz）以確定Zn2+濃度。在方波掃描期間，使用鉑網作為對電極，并使用Ag/AgCl電極（MI-401, Microelectrode Inc., Bedford, NH）作為參比電極。掃描后，通過在相同溶液中施加-0.4V電壓30秒來清潔微電極。

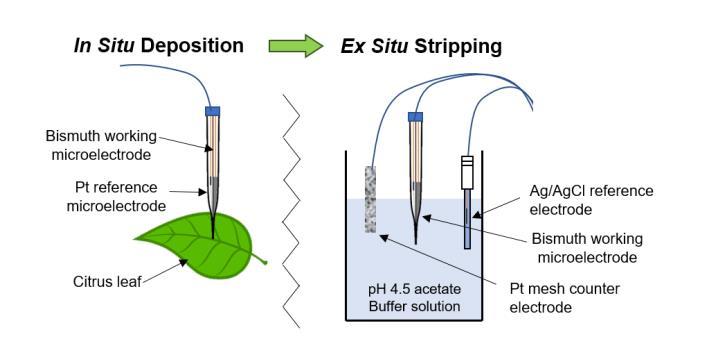

圖7-1. 在柑橘植物維管束中兩步SWASV測定Zn2+的概念圖。

在柑橘葉片中的原位應用

在將開發的Bi/Pt微電極應用于柑橘葉片之前，從酸橙幼苗上采集樣品葉，通過將葉柄浸入1 mM ZnCl2溶液中6小時來引入Zn2+。對照樣品暴露于去離子水中6小時。然后用去離子水沖洗所有葉片的表面，并用Kimwipe擦拭干。使用自動三維（3D）微操作器（UNISENSE A/S, 丹麥）將組合式Bi/Pt微電極的尖端定位在中脈表面下400 μm處，用于Zn2+的原位沉積。pH微剖面和橫截面圖像的初步結果（附錄E）表明，大約300–400μm是柑橘幼苗韌皮部的典型深度。使用pH微電極（尖端直徑10 μm，UNISENSE A/S, 丹麥）和3D微操作器（UNISENSE A/S, 丹麥）進行了局部原位pH測量。在Bi/Pt微電極的Bi側沉積Zn2+后，取出微電極，用去離子水沖洗，并使用自動3D操作器將其轉移到陽極溶出溶液（0.1M醋酸緩沖液，pH 4.5）中。在移動步驟中，使用帶CCD相機的立體顯微鏡（World Precision Instruments, Sarasota, FL）監測微電極尖端的位置。使用恒電位儀（Palmsens3, Palmsens BV, Netherlands）進行SWASV掃描，參數與校準時使用的相同。所有實驗均在法拉第籠（81-334-04, Technical Manufacturing Co., Peabody, MA）中進行，以避免電干擾。為確保電極性能，進行了使用前和使用后的校準。

結果與討論

使用兩步SWASV進行Zn2+檢測

陽極溶出分析的顯著靈敏度源于高效的預濃縮步驟與對累積金屬進行靈敏的伏安溶出測量的結合。對于傳統的SWASV測量，預濃縮和溶出步驟發生在同一溶液中；然而，這不適用于柑橘樹的原位檢測。為了最小化在柑橘植物維管束內進行連續SWASV測量的影響，預濃縮步驟需要先使用一個組合的雙電極系統在原位單獨進行，然后轉移到溶出溶液并連接到一個更靈敏的三電極系統。這一兩步過程使用鉍微電極進行了評估，并與傳統的SWASV測量進行了比較。對于常規測量，沉積步驟和溶出步驟均在pH 4.5的乙酸緩沖溶液（0.1 M）中進行，使用鉑網對電極和Ag/AgCl參比電極。對于本研究中使用的改進的兩步測量，沉積是在模擬植物系統的單獨Zn2+溶液（Tris緩沖液+ZnCl2）中進行的，然后轉移到pH 4.5的乙酸緩沖液中進行溶出。

圖7-2顯示了兩種方法之間響應的差異。對于常規的SWASV測量，在200 ppm Zn2+濃度下觀察到的Zn2+峰高為0.022 μA。這顯著大于使用相同鉍微電極的兩步SWASV方法所得到的0.009 μA峰高。然而，研究發現兩種方法在1至200 ppm Zn2+濃度范圍內都能表現出線性響應。雖然常規SWASV測量對Zn2+顯示出更高的靈敏度（101 pA/ppm 對比 38 pA/ppm），但兩步法也能以優異的線性響應（R2=0.990）測量相關的Zn2+濃度。該結果首次表明兩步SWASV方法可以在植物系統中工作。

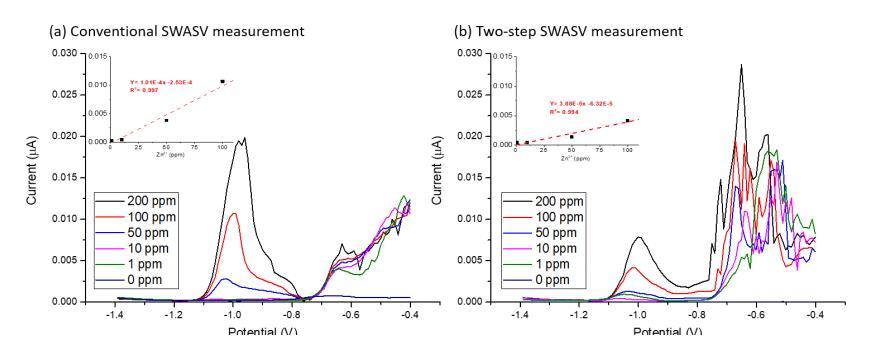

圖7-2. 開發的鉍微電極（尖端尺寸：直徑6 μm）對各種Zn2+濃度（1–200 ppm）的SWASV響應對比：（a）常規方法：在pH 4.5乙酸緩沖液中沉積（攪拌）和溶出（不攪拌）；（b）兩步SWASV方法：在ZnCl2溶液中沉積（不攪拌）并在pH 4.5乙酸緩沖液中溶出（不攪拌），溫度為23°C。插圖：1-100 ppm Zn2+的校準曲線。

植物pH對微電極響應的影響

使用兩步SWASV方法，在固定濃度為200 ppm Zn2+的去離子水溶液中，在pH 5.0至7.5的范圍內研究了植物pH的影響（圖7-3）。使用HCl和NaOH調節pH。該pH范圍是柑橘植物維管束的典型范圍（Hijaz和Killiny 2014），本研究中也使用pH微電極進行了測定（附錄E）。在最低pH（5.0）時獲得了最大的響應，為1.78 μA；然而，pH 5到6.5之間的響應是可比的，范圍在1.40到1.78 μA之間。在pH 7.0時，對Zn2+的響應顯著下降了63%，峰值為0.66 μA，而pH 7.5時的響應小于pH 5.0時電極信號的1%。這種隨著pH升高響應下降的現象與Zn2+形態隨水溶液pH變化的情況一致。使用水化學模擬軟件（MINEQL）證實，當pH升高超過7.2時，Zn2+的溶解度會降低。因此，開發的SWASV微電極很可能是在整個測試pH范圍內對可溶性Zn2+濃度產生響應，并且當pH升高到7.5時，僅有少量可溶性Zn2+可供檢測。考慮到維管束的pH預計低于7，大部分鋅很可能通過使用鉍/鉑微電極開發的兩步SWASV方法檢測到。

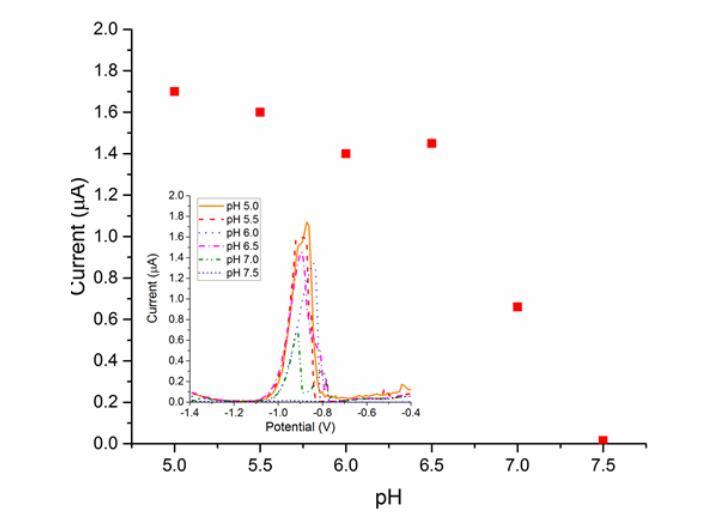

圖7-3. 預濃縮過程中pH對Zn2+濃度的SWASV響應的影響（插圖：鉍微電極在不同預濃縮pH值下的SWASV伏安圖）。

尖端尺寸和傳質對SWASV響應的影響

SWASV對Zn2+濃度的響應部分與工作電極的表面積有關。因此，研究了微電極尖端尺寸的影響，以優化開發的鉍微電極用于柑橘植物的應用。理想的尖端尺寸應足夠小以穿透韌皮部，但又足夠大以對不同Zn2+濃度產生可區分的SWASV響應。圖7-4(a)顯示了開發的鉍微電極在不同尖端尺寸（從10到85 μm）下的校準曲線（附錄E）。正如預期，較大的尖端尺寸增加了SWASV響應的靈敏度。例如，85 μm尖端尺寸的斜率為0.154 μA/ppm Zn2+，而10 μm尖端尺寸的斜率僅為0.0012 μA/ppm Zn2+。這些電極在單位表面積上表現出相似的靈敏度，平均歸一化靈敏度為每平方厘米1,246 ± 285 μA/ppm Zn2+。在攪拌條件下，85 μm尖端的LOD低于0.65 ppm Zn2+，而較小的尖端尺寸（例如，10 μm）具有較高的LOD（例如，~11 ppm Zn2+）。在攪拌條件下，微電極的凹陷對電極響應沒有顯著影響（表7-1）。

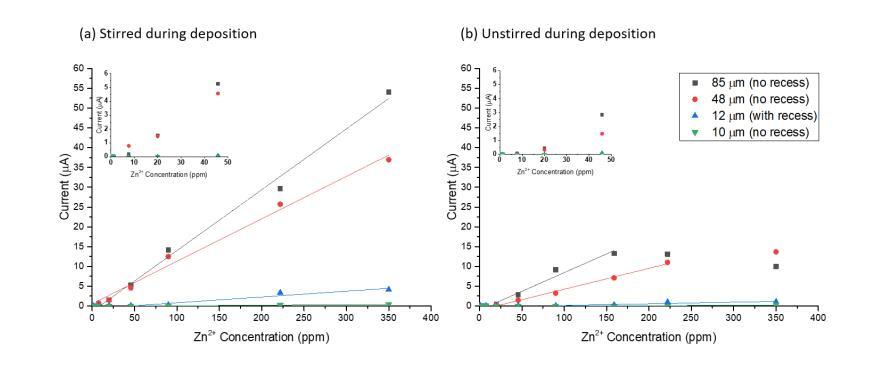

圖7-4. 傳質對Zn2+檢測的影響：在沉積步驟中，不同尖端尺寸的鉍微電極在攪拌和不攪拌條件下的Zn2+ SWASV校準曲線。插圖：電極在0到50 ppm Zn2+濃度范圍內的響應放大視圖。
