Evaluation of Salmon Adhesion on PET-Metal Interface by ATR, FT-IR, and Raman Spectroscopy

通過ATR、FT-IR和拉曼光譜評估三文魚在PET-金屬界面的粘附

來源：Journal of Spectroscopy, Volume 2015, Article ID 835798, 2015

《光譜學雜志》，第2015卷，文章ID 835798，2015年



摘要：

這篇論文摘要討論了研究三文魚在金屬包裝上的多層聚乙烯對苯二甲酸酯（PET）聚合物涂層上的粘附行為。假設死后三文魚肌肉的粘附會導致PET涂層的表面和結構變化，從而影響金屬容器的功能性和回收能力。研究通過實驗室測試模擬罐頭條件，使用衰減全反射（ATR）、傅里葉變換紅外光譜（FT-IR）和拉曼光譜等技術評估粘附引起的化學和物理變化。結果表明，熱處理會導致三文魚新鮮度損失，增加粘附，而尿素處理去除肌肉的效果有限，影響了PET涂層的回收潛力。



研究目的：

研究目的是評估新養殖生產實踐對三文魚罐頭中PET涂層的影響，特別是粘附現象如何影響容器的性能和回收能力。研究旨在理解死后三文魚肌肉的生化變化如何促進與PET涂層的粘附，并通過光譜分析揭示粘附機制，從而為優化材料設計、減少粘附和提高可持續性提供依據。



研究思路：

研究思路基于實驗室模擬罐頭條件，制造食品罐并填充鹽水溶液，進行熱滅菌（120°C，60分鐘）和存儲測試。通過測量粘附重量差（清空容器后重量減去清潔后重量）評估三文魚肌肉粘附百分比，并使用尿素處理去除肌肉以分析鍵合類型。同時，評估三文魚新鮮度參數（pH和K值），其中pH使用Unisense微電極原位測量，K值通過高效液相色譜分析核苷酸降解。使用掃描電子顯微鏡（SEM）觀察PET涂層形態，并通過ATR、FT-IR和拉曼光譜表征化學和結構變化，以確定粘附引起的降解。



測量的數據及研究意義：

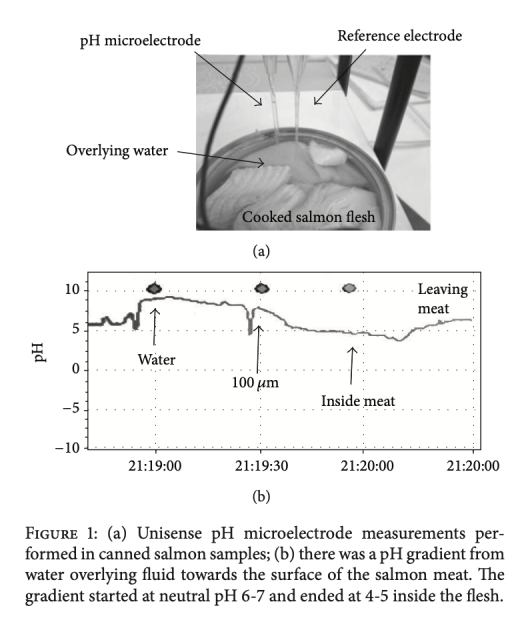

1 測量了pH梯度使用丹麥Unisense pH微電極，數據來自圖1。研究意義在于顯示pH從容器頭部流體到三文魚肉表面存在梯度，從中性（pH 6-7）變為酸性（pH 4-5），這種酸度變化直接關聯死后肌肉的乳酸積累，促進蛋白質與PET涂層的化學相互作用，從而增加粘附，為理解環境因素對粘附的影響提供關鍵證據。



2 測量了粘附百分比通過重量差方法。研究意義在于顯示粘附率在2.5-4%之間，且存儲時間延長（如11個月）增加粘附，表明物理缺陷（如涂層彎曲和微孔）和化學鍵合共同作用，突出了PET表面粗糙度在粘附中的關鍵角色，指導改進涂層均勻性以減少粘附。

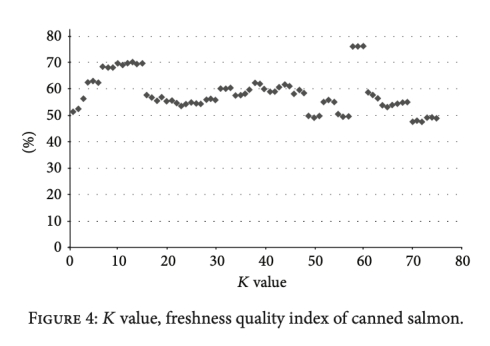

3 測量了K值新鮮度指數，數據來自圖4。研究意義在于K值顯示罐頭三文魚新鮮度在可接受水平（接近最大極限），但損失新鮮度會促進粘附，這為評估產品質量和粘附風險提供定量指標，有助于優化罐頭工藝以延長貨架期。

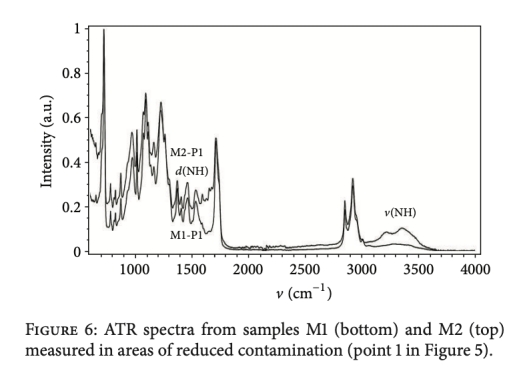

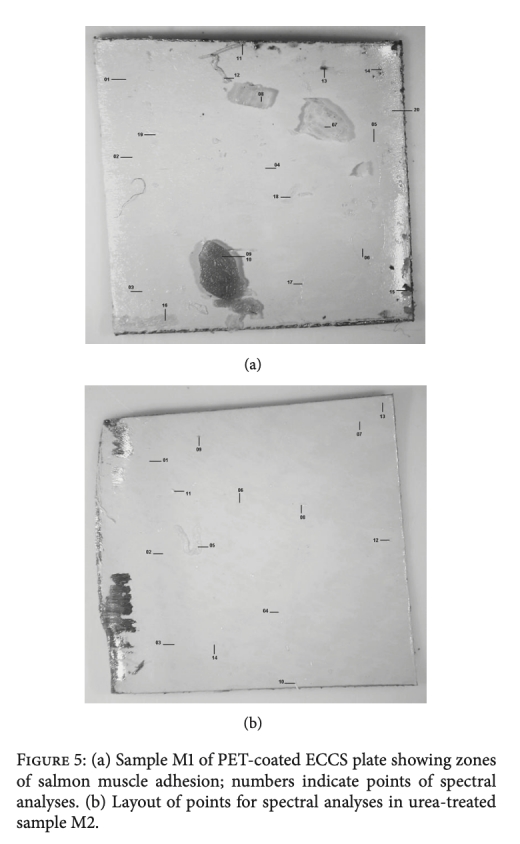

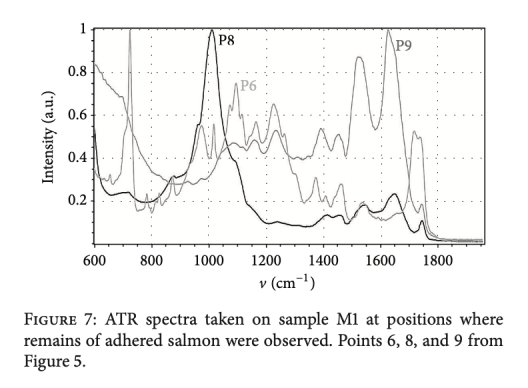

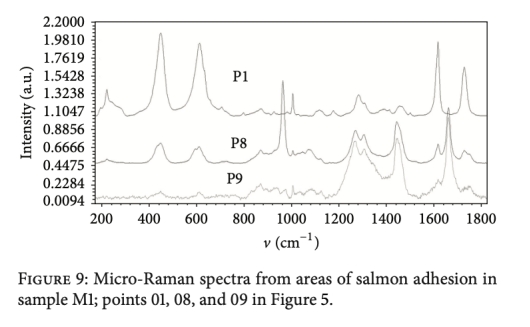

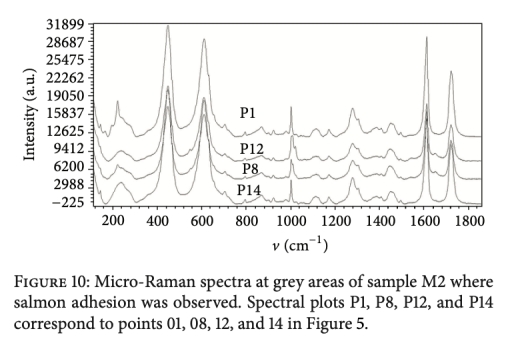

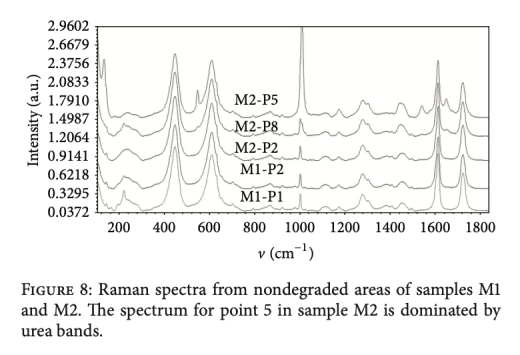

4 測量了光譜數據（ATR、FT-IR和拉曼）以分析PET涂層變化，數據來自圖5、6、7、8、9、10。研究意義在于揭示PET與蛋白質的化學相互作用（如酯鍵羰基與氨基酸形成氫鍵），并檢測尿素處理后殘留物，表明光譜技術能敏感地識別表面污染和降解，為質量控制和新材料開發提供工具。















結論：

研究得出結論，三文魚粘附主要由蛋白質通過非共價鍵（如氫鍵）與PET涂層相互作用導致，熱處理加速新鮮度損失和粘附。尿素處理能部分去除肌肉，但殘留物表明鍵合強度高，影響PET回收。形態分析顯示表面缺陷（如孔隙）促進粘附，而光譜技術有效監測了化學變化。這些發現有助于最小化粘附，改進罐頭材料可持續性。



使用丹麥Unisense電極測量數據的研究意義：

使用丹麥Unisense pH微電極測量的數據（來自圖1）具有重要研究意義，它直接量化了罐頭環境中的pH梯度，顯示從流體到肉表面的酸度變化（pH 6-7降至4-5）。這種測量揭示了死后三文魚肌肉的酸化過程（如乳酸積累），如何局部增強蛋白質與PET的化學粘附，特別是通過氫鍵形成。意義在于提供了原位、高分辨率的微環境數據，將生物化學變化（如pH下降）與材料界面行為直接關聯，為理解粘附機制和優化罐頭工藝（如控制存儲條件）提供實證基礎，從而減少粘附并提升回收效率。
