Methodology for Analyzing Dissolved Oxygen Consumption in Benthic Chambers

分析底棲腔室中溶解氧消耗量的方法

來源：J. Environ. Eng. 2015.141.



論文摘要

本文提出了一種分析底棲腔室（benthic chamber）中溶解氧（DO）時間序列的新方法，旨在分離湍流水體運輸過程與沉積物生化消耗過程，以準確估算野外條件下沉積物的真實需氧量。傳統底棲腔室測量忽略了內部流動非代表性和水柱DO消耗的干擾。本研究通過理論模型和實驗結合，利用DO微剖面和腔室內DO衰減曲線，量化了沉積物氧需求（S）、湍流質量傳遞系數（k_t）和水柱耗氧率（r_w）。以智利圣地亞哥大學附近瀉湖沉積物為例，方法通過無量綱數驗證了有效性和局限性，為水生生態系統DO通量研究提供了改進方案。

研究目的

本研究旨在：



開發一種分析底棲腔室DO時間序列的方法，消除內部湍流條件對沉積物需氧量估算的偏差。

分離并量化沉積物生化消耗（S）、水柱消耗（r_w）和湍流擴散（k_t）對DO通量（J）的貢獻。

通過微剖面測量（如Unisense電極）驗證腔室數據的可靠性。



定義方法的適用范圍，為野外DO通量預測提供參數基礎。



研究思路

研究采用理論建模、實驗測量和參數擬合相結合的方法：



理論框架：基于Nakamura-Stefan模型，建立DO通量J的方程（J = k_t C - J2/S），推導J與DO濃度（C）、k_t和S的關系（公式2）。

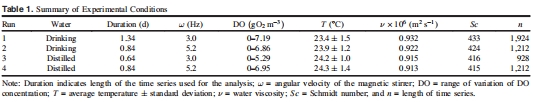

實驗設計：使用圓柱形底棲腔室（高12 cm，直徑4 cm），內置磁力攪拌器模擬湍流，設置不同角速度（ω=3 Hz和5.2 Hz）和水質（飲用水、蒸餾水）共4組實驗（表1）。采集沉積物樣本，監測腔室內DO和溫度時間序列（Fig. 3）。





數據采集：



腔室DO時間序列：用CellOx325傳感器記錄DO衰減曲線（每1分鐘），計算?C/?t。



微剖面測量：使用丹麥Unisense OX25氧微電極（尖端直徑未明確）測量沉積物-水界面的DO垂直梯度（步長160 μm in沉積物，200 μm in水柱），校準后通過軟件Sensor Trace PRO采集數據（Fig. 4）。



參數擬合：



先用低DO濃度（C ≤0.3 gO? m?3）數據擬合k_t和r_w（公式8）。



再通過非線性最小二乘法（Gauss-Newton）擬合S值，兩種替代方案：基于?C/?t vs C（替代1）或基于t vs C曲線（替代2）。



驗證與分析：比較微剖面S值（S_I, S_II, S_III）與腔室擬合S值（Table 2）；進行敏感性分析評估參數不確定性（Fig. 8）。



測量的數據、研究意義及來源

研究測量了多類數據，以下按類別說明其意義及圖表來源（注明圖表）：



DO時間序列與溫度數據：

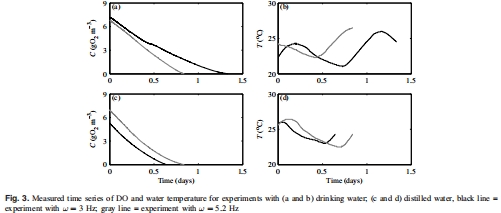

數據內容：腔室內DO濃度隨時間衰減曲線（如實驗1從7.19 gO? m?3降至近0）和溫度波動（±1.5°C）。數據顯示DO下降速率隨攪拌速度增加而加快。



研究意義：直接反映腔室內綜合耗氧過程，是擬合k_t、r_w和S的基礎。溫度變化影響生化速率，需在模型中校正。數據來自Fig. 3a-d（DO和溫度時序曲線）。



微剖面DO梯度數據（使用丹麥Unisense電極測量）：

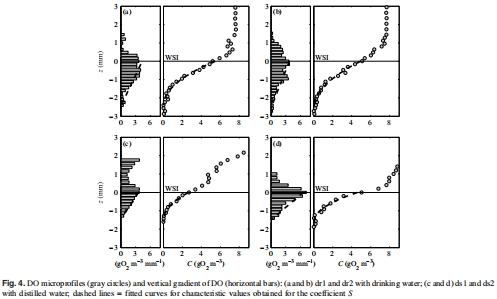

數據內容：Unisense電極測量的DO垂直分布顯示，沉積物中DO從界面向內部遞減至0，水柱中梯度平緩。通過二次擬合和梯度斜率計算S值（如飲用水S_avg=0.116 gO? m?1 d?2，蒸餾水S_avg=0.260 gO? m?1 d?2）。



研究意義：提供沉積物局部耗氧的直接證據，驗證S的物理意義；顯示水質對S的影響（蒸餾水S更高）。數據來自Fig. 4a-d（微剖面曲線）和Table 2（S值匯總）。



參數擬合結果數據：

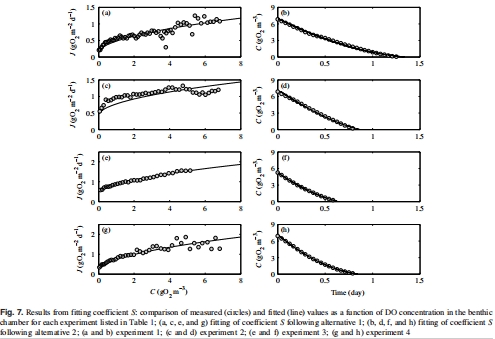

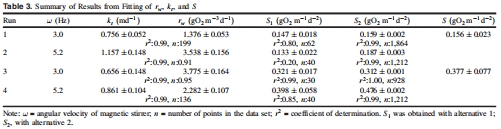

數據內容：擬合得到k_t（0.656–1.157 m d?1）、r_w（1.376–3.775 gO? m?3 d?1）和S（0.133–0.476 gO? m?1 d?2）。S的擬合值與微剖面值較吻合（比率~1.4）。



研究意義：k_t和r_w量化湍流和水柱作用，S表征沉積物耗氧潛力；擬合優度（r2≈0.99）證明方法可靠性。數據來自Table 3（參數擬合結果）和Fig. 7a-h（擬合曲線對比）。





敏感性分析數據：

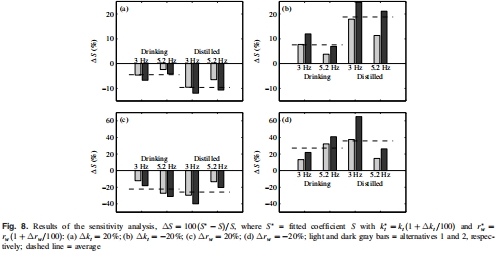

數據內容：k_t或r_w變化±20%導致S變化<13%（Fig. 8）；近似J≈k_t C在蒸餾水實驗誤差達32%。



研究意義：表明方法對參數波動不敏感，但簡化假設可能引入誤差，需謹慎應用。數據來自Fig. 8a-d（敏感性變化）和Table 4（誤差估計）。







研究結論



新方法成功分離了底棲腔室中湍流運輸（k_t）、水柱消耗（r_w）和沉積物生化消耗（S）對DO通量的影響，解決了傳統腔室測量高估野外需氧量的問題。

微剖面（Unisense電極）與腔室擬合的S值高度一致（差異≤20%），證明方法能準確量化沉積物耗氧特性。

水質（飲用水vs蒸餾水）顯著影響S值，蒸餾水S更高，提示野外需考慮水化學背景。

敏感性分析顯示方法魯棒性強，但簡化假設（如J≈k_t C）在低DO時誤差較大，需優化。



本方法為水生生態系統DO管理提供了可轉移的參數（S），但需結合野外k_t值預測真實通量。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

在本文中，使用丹麥Unisense氧微電極測量的微剖面數據具有關鍵研究意義，其詳細解讀如下：



高空間分辨率揭示界面過程：Unisense氧微電極是一種電化學傳感器，尖端極細（微米級），能以亞毫米分辨率原位測量沉積物-水界面的DO垂直分布（Fig. 4）。本研究通過垂直剖面（160–200 μm步長）直接捕獲了DO從水柱向沉積物內部衰減的梯度，避免了腔室測量的空間平均效應。例如，數據顯示DO在沉積物中快速降至0，為生化消耗主導通量提供了最直接證據。

驗證腔室模型的可靠性：微剖面測得的S值（S_I, S_II, S_III）與腔室擬合S值高度吻合（Table 2），強有力地證明了本文方法的準確性。微剖面作為“地面真值”，驗證了腔室數據分解湍流與生化過程的可行性，凸顯了多方法互驗的必要性。

量化沉積物耗氧特性：微剖面數據將抽象的“沉積物需氧量”轉化為可定量的S參數（如蒸餾水S=0.260 gO? m?1 d?2）。通過二次擬合梯度，S值反映了沉積物中耗氧率的空間均一性，支持了理論模型的簡化假設。



方法學優勢：Unisense電極的原位校準（空氣/無氧標準）和實時采樣（1 Hz）確保了數據精度。其高分辨率克服了腔室整合性測量的局限，為理解微尺度界面化學提供了不可替代的工具。



總之，丹麥Unisense電極的數據不僅是本研究中驗證S值的“金標準”，更通過提供高分辨率DO梯度，架起了微觀界面過程與宏觀通量估算的橋梁，彰顯了微傳感器在環境工程研究中的基石作用。
