A spectroscopic study on U(VI) biomineralization in cultivated Pseudomonas fluorescens biofilms isolated from granitic aquifers

從花崗巖含水層中分離的培養熒光假單胞菌生物膜中 U（VI） 生物礦化的光譜研究

來源：Environ Sci Pollut Res (2015) 22:4555–4565



論文摘要

本研究通過擴展X射線吸收精細結構光譜（EXAFS）和時間分辨激光熒光光譜（TRLFS），探討了熒光假單胞菌（Pseudomonas fluorescens）生物膜與六價鈾（U(VI)）的相互作用。研究發現，在生物膜內形成了穩定的鈾酰磷酸鹽礦物，類似于鈣鈾云母（autunite）或變鈣鈾云母（meta-autunite）。這是首次在P. fluorescens中觀察到此類生物礦化過程，該過程源于細胞多磷酸鹽釋放磷酸鹽，以響應鈾添加。與同一菌株的浮游細胞發生的生物吸附不同，生物礦化顯著增強了鈾的固定。TRLFS分析在鈾污染營養介質中識別出Ca?UO?(CO?)?和UO?(CO?)???等水相鈾物種，這些物種可能促進鈾的遷移。結果表明，P. fluorescens生物膜在預測鈾環境遷移行為及改進鈾污染場地修復方法方面具有重要作用。

研究目的

本研究旨在：



闡明P. fluorescens生物膜對U(VI)的固定機制，特別是生物礦化過程。

比較生物膜與浮游細胞在鈾固定策略上的差異（生物礦化 vs. 生物吸附）。

識別生物膜作用下形成的鈾物種（固態礦物與水相配合物）。



評估生物膜在鈾生物地球化學循環中的潛在應用，如放射性廢物處置庫環境下的遷移控制。



研究思路

研究采用多光譜技術與環境測量相結合的方法：



生物膜培養與鈾暴露：在合成營養介質中培養P. fluorescens（源自花崗巖含水層）形成單物種生物膜（厚度150-200 μm），添加UO?(ClO?)?使終濃度為0.1 mM，反應42小時至穩態。

鈾形態分析：



EXAFS光譜：在鈾LIII邊測量生物膜樣本，分析鈾的局部結構，與meta-autunite參考對比。



TRLFS光譜：在153 K下測量營養介質水相，識別熒光鈾物種。



環境參數監測：使用丹麥Unisense pH電極和氧化還原電位（Eh）電極連續測量營養介質的pH和Eh（方法部分提及），提供鈾物種形成的熱力學背景。

輔助分析：掃描電鏡/能譜（SEM/EDXS）檢查固體沉淀；離子色譜（IC）和ICP-MS分析溶液化學成分；熱力學計算（Geochemist's Workbench）預測鈾物種優勢場。



對照實驗：在無生物膜的滅菌營養介質中添加鈾，排除非生物沉淀。



測量的數據、研究意義及來源

研究測量了多類數據，以下按類別說明其意義及圖表來源（注明圖表）：



EXAFS結構數據：

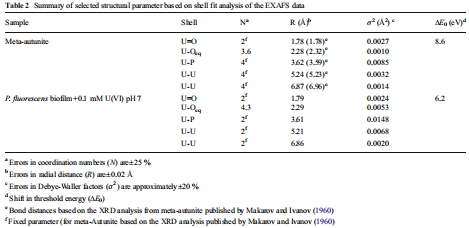

數據內容：生物膜樣本的EXAFS振蕩和傅里葉變換顯示鈾與氧（軸向U=O鍵長1.78-1.79 ?）、磷（U-P鍵長3.61-3.62 ?）和鈾（U-U鍵長5.21-5.24 ?）的配位環境，與meta-autunite參考高度一致。



研究意義：直接證實生物膜內形成了晶質鈾酰磷酸鹽礦物（類似meta-autunite），為“生物礦化”提供分子水平證據。數據來自圖1（EXAFS光譜和傅里葉變換）和表2（擬合參數）。







TRLFS水相物種數據：



數據內容：營養介質在153 K下顯示四個熒光發射峰（482.2、502.2、524.0、546.9 nm），與Ca?UO?(CO?)?和UO?(CO?)???物種的譜圖匹配。



研究意義：揭示水相中鈾主要以碳酸鹽配合物形式存在，這些物種流動性高，可能抵消生物膜的固定作用。數據來自圖3（熒光光譜對比）和配套表格（峰位數據）。





化學濃度數據：

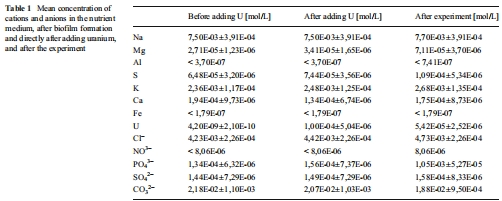

數據內容：鈾添加后，營養介質中鈾濃度從0.1 mM降至0.054 mM（去除率~50%），磷酸鹽濃度從12.7 mg/L升至99.8 mg/L，表明生物膜釋放磷酸鹽。



研究意義：量化鈾固定效率，并提示磷酸鹽釋放（來自細胞多磷酸鹽）是礦化的驅動因素。數據來自表1（離子濃度時序變化）。





熱力學計算數據：



數據內容：優勢場圖顯示在pH 8.5附近，UO?(CO?)???和Ca?UO?(CO?)?為優勢物種。



研究意義：理論與實驗（TRLFS）吻合，驗證鈾物種對環境參數（pH、碳酸鹽）的依賴性。數據來自圖2（鈾物種分布圖）。



傳感器測量數據（使用丹麥Unisense電極）：



數據內容：Unisense電極測得營養介質pH穩定在8.5 ± 0.1，Eh為+388 ± 30 mV（vs. SHE），實驗前后無顯著變化。



研究意義：提供鈾反應的環境基線，堿性氧化條件有利于碳酸鹽物種形成，但生物膜局部微環境可能不同。數據來自“Sensor measurements”部分（未關聯特定圖表，但為關鍵背景參數）。



研究結論



P. fluorescens生物膜通過生物礦化（形成meta-autunite類礦物）固定鈾，而非單純生物吸附，該過程由細胞多磷酸鹽水解驅動。

生物膜模式與浮游模式差異顯著：浮游細胞表面吸附鈾，生物膜則通過礦物沉淀實現長期固定。

水相中鈾碳酸鹽物種（如Ca?UO?(CO?)?）的共存提示遷移風險，但生物膜作為“鈾匯”可局部降低流動性。

研究強調了生物膜在鈾污染環境中的雙重角色：既可通過礦化增強滯留，又受水化學（pH、碳酸鹽）調節。



成果對放射性廢物地質處置庫（如花崗巖含水層）中微生物管理具有啟示意義。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

在本文中，使用丹麥Unisense pH電極和Eh電極測量的數據雖未直接用于鈾物種鑒定，但具有關鍵的環境背景意義，其詳細解讀如下：



提供鈾物種形成的熱力學基準：Unisense電極是一種高精度電化學傳感器，本研究利用其實時監測營養介質的pH（8.5）和氧化還原電位Eh（+388 mV）。這些數據確定了鈾反應的宏觀環境：堿性、氧化條件。熱力學計算（圖2）顯示，在此條件下，鈾主要以可溶的碳酸鹽配合物（如UO?(CO?)???）存在，這解釋了TRLFS觀測結果。Unisense數據因此將化學環境與鈾形態直接關聯，為理解生物礦化與遷移平衡提供了基礎。

驗證實驗條件的穩定性與可重復性：pH和Eh在實驗期間保持穩定（波動<0.1單位），排除了環境參數劇烈變化對鈾行為的干擾，確保EXAFS和TRLFS結果的可比性。例如，穩定pH支持碳酸鹽物種主導，而生物膜局部可能通過代謝活動（如呼吸）改變微環境，促成磷酸鹽沉淀。

方法學可靠性：Unisense電極經過緩沖液校準（pH 4.01-9.18），Eh值校正至標準氫電極（SHE），保證了數據的準確性。其連續監測能力避免了終點取樣的誤差，尤其適用于長期生物實驗。



間接支持生物礦化機制：盡管Unisense未測量微區，但宏觀pH/Eh數據結合磷酸鹽釋放（表1），提示生物膜可能通過調節界面化學（如酸性磷酸酶釋放H?）驅動局部礦化。未來研究可結合微電極剖面以解析毫米級梯度。



總之，丹麥Unisense電極的數據是本實驗設計的質量保證基石，通過量化主體溶液化學，為光譜分析提供了可靠的環境上下文，凸顯了多方法聯用在揭示微生物-鈾相互作用中的必要性。
