Monitoring and engineering reactor microbiomes of denitrifying bioelectrochemical systems

反硝化生物電化學系統的反應器微生物組的監測和設計

來源：J. Name., 2013, 00, 1-3 | 1



論文摘要

本研究旨在闡明反硝化生物電化學系統（d-BES）中生物陰極微生物組的結構-功能關系。通過結合流式細胞術和分子生物學技術（如16S rDNA分析），首次系統監測了在恒定電位（-0.32 V vs. Ag/AgCl）下運行的d-BES的微生物群落動態。研究應用多種壓力測試（如反應器泄漏、硝酸鹽濃度變化、緩沖容量調整等），發現壓力測試會改變反應器性能（硝酸鹽消耗速率從15到157 mgN·L?1NCC·d?1，電流密度從0到25 mA·L?1NCC）和微生物組結構。微生物組由21個亞群落組成，其中Thiobacillussp.主導硝酸鹽的生物電化學還原，而亞硝酸鹽和氧化亞氮的還原由更多亞群落參與。研究為d-BES的優化提供了微生物學見解。

研究目的

本研究的主要目的是：



監測d-BES生物陰極的微生物群落動態，并確定其與反應器性能（如硝酸鹽去除效率）的結構-功能關系。

通過壓力測試模擬實際應用中可能發生的事件（如停電、進水水質變化），評估微生物組的響應。



識別負責反硝化各步驟（硝酸鹽→亞硝酸鹽→氧化亞氮→氮氣）的關鍵微生物亞群落。



研究思路

研究采用多技術結合的系統方法：



反應器構建與操作：構建雙室d-BES，陰極填充顆粒石墨，恒電位控制（-0.32 V vs. Ag/AgCl），連續進料合成介質（含硝酸鹽）。

壓力測試設計：應用7種壓力測試（ST-0至ST-7），包括反應器泄漏（模擬生物量損失）、停電（開路電位）、pH變化、緩沖容量增加、水力停留時間（HRT）和硝酸鹽濃度調整，以擾動系統。

性能監測：定期測量硝酸鹽、亞硝酸鹽和氧化亞氮的消耗速率（ΔNO?、ΔNO?、ΔN?O）、電流密度和庫侖效率（CE）。

微生物分析：使用流式細胞術（通過DAPI染色和門控分析）監測微生物亞群落的豐度變化，并結合16S rDNA T-RFLP和測序進行系統發育分析。

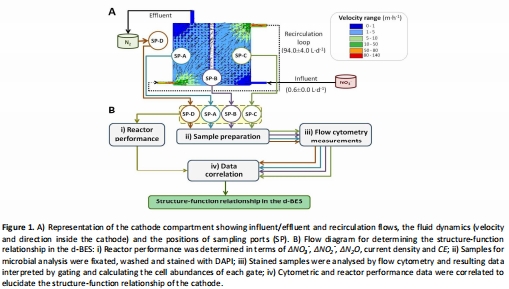

數據關聯：將微生物豐度與反應器性能參數進行相關性分析，以揭示結構-功能關系。研究思路的流程圖見Figure 1。





測量的數據、研究意義及來源

研究測量了多類數據，以下按類別說明其意義和來源（注明圖表）：



反應器性能數據：



數據內容：包括硝酸鹽消耗速率（ΔNO?）、亞硝酸鹽消耗速率（ΔNO?）、氧化亞氮消耗速率（ΔN?O）、絕對電流密度（|j|）和庫侖效率（CE）。例如，ΔNO?在壓力測試下變化范圍大（15–157 mgN·L?1NCC·d?1），電流密度在0–25 mA·L?1NCC之間。

研究意義：這些數據直接反映了d-BES的反硝化效率和電化學活性，揭示了壓力測試對系統性能的影響（如緩沖容量增加可提升活性）。性能變化表明系統具有韌性，但中間產物（如亞硝酸鹽）積累可能帶來環境風險。

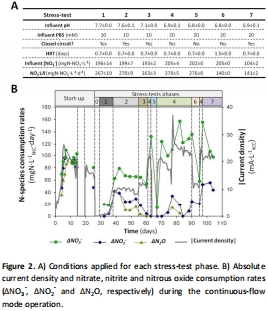

數據來源：來自圖2B（展示各壓力測試階段的性能演化）。





微生物群落豐度數據：



數據內容：通過流式細胞術測量21個亞群落（gate）的細胞豐度，以門控形式表示（如G2、G6、G9）。例如，G2亞群落在所有采樣點中豐度最高（平均18%），且與ΔNO?正相關。

研究意義：量化了微生物動態，顯示特定亞群落（如G2）在電化學條件下富集，而其他亞群落在開路時活躍。這有助于識別功能關鍵菌群。

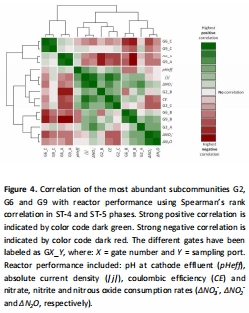

數據來源：來自圖3（CyBar圖顯示各gate豐度隨時間變化）和圖4（相關性分析）。







化學物理異質性數據：



數據內容：通過計算流體動力學模擬陰極內部流動異質性，并測量不同采樣點（SP-A、SP-B、SP-C）的硝酸鹽濃度和pH相對值。

研究意義：表明陰極內部存在營養物梯度（如SP-C硝酸鹽利用率最高），影響了微生物分布和活性，強調了優化反應器設計的重要性。



數據來源：來自圖1A（流動模擬和采樣點位置）。



使用丹麥Unisense電極測量的N?O數據：



數據內容：在Girona的實驗中使用Unisense氧化亞氮微傳感器實時監測陰極循環回路中的溶解N?O濃度，用于計算ΔN?O。

研究意義：提供高精度、實時的N?O測量，直接評估反硝化過程的完整性（避免溫室氣體排放）。例如，數據顯示在壓力測試下N?O積累（如ST-4中ΔN?O升高），提示還原步驟中斷。



數據來源：文檔方法部分提及，數據集成在圖2B的ΔN?O曲線中。



研究結論



微生物組功能分工：Thiobacillussp.（主要位于G2亞群落）是硝酸鹽生物電化學還原的關鍵驅動者，而亞硝酸鹽和氧化亞氮的還原由多個亞群落（如G21_C）負責，表明反硝化步驟由不同細菌催化。

壓力測試的影響：反應器性能（如ΔNO?和電流密度）受操作條件顯著影響。例如，增加緩沖容量（ST-4）提升活性，而降低HRT（ST-6）減少活性，提示優化策略應聚焦高硝酸鹽濃度和低HRT。

監測方法的有效性：流式細胞術與分子分析結合能有效揭示微生物結構-功能關系，為d-BES的工程化提供指導。



系統韌性：微生物組能快速從壓力（如泄漏）中恢復，但中間產物積累（如亞硝酸鹽）需關注。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

在本文中，使用丹麥Unisense氧化亞氮微傳感器測量的N?O數據具有關鍵的研究意義，其詳細解讀如下：



高靈敏度與實時監測能力：Unisense微傳感器是一種電化學傳感器，能實時、高精度地測量溶解N?O的濃度變化（檢測限低，響應時間快）。本研究利用它在陰極循環回路中進行原位監測，提供了反硝化過程中N?O生成的動態數據（如圖2B中的ΔN?O曲線）。這使得研究者能捕捉到壓力測試下N?O的瞬時積累（例如在ST-4中ΔN?O升至12.0 mgN·L?1NCC·d?1），而傳統離線方法（如氣相色譜）無法實現這種實時性。

評估反硝化完整性與環境風險：N?O是一種強效溫室氣體，其積累表明反硝化過程不完全。Unisense數據直接量化了d-BES的環境影響：當ΔN?O降低時（如ST-2中降至23.2 mgN·L?1NCC·d?1），表明系統向氮氣還原的效率高；反之，N?O積累提示中間步驟受阻。這為優化操作條件（如調整電位或緩沖液）以減少排放提供了依據。

關聯微生物活性與功能：通過將N?O數據與微生物豐度相關性分析（圖4）結合，發現特定亞群落（如G21_C）與ΔN?O高度相關（相關系數達0.9），證實了多個亞群落參與N?O還原。Unisense測量從而橋接了化學輸出與微生物功能，幫助識別負責N?O還原的關鍵菌群。



方法學優勢：與氣相色譜相比，Unisense傳感器的原位測量避免了樣品運輸和處理帶來的誤差，尤其適合長期連續監測。在本文中，它確保了ΔN?O計算的準確性，支持了庫侖效率（CE）的可靠評估（公式4依賴ΔN?O數據）。



總之，丹麥Unisense電極的測量不僅是反硝化性能評估的技術基石，更通過提供實時、準確的N?O數據，深化了對微生物功能分工和環境可持續性的理解，凸顯了微傳感器在生物電化學研究中的價值。
