surface characterization of platinum stimulating electrodes using an electrochemical scanning method

采用電化學掃描法對鉑電極表面進行表征

來源：Materiali in tehnologije / Materials and technology 51 (2017) 6, 981–988



論文摘要

本研究旨在探究不同表面結構的鉑刺激神經電極的電化學性能，以確定哪種電極能在神經刺激過程中產生比傳統電極更高的神經激活功能。同時，本文也旨在介紹一種能夠對刺激電極表面進行電化學掃描的方法。研究發現，使用粗砂紙處理的電極（WE1）比使用細砂紙處理的電極（WE2）具有更低的平均極化阻抗（237.1 Ω vs. 251 Ω），表明WE1能夠在固定輸入電壓下向神經組織輸送更多電流，產生更強的激活。因此，粗砂紙處理的鉑電極更適合安全、高效的神經刺激。

研究目的

本研究的主要目的是：



比較兩種具有不同表面結構（通過粗、細砂紙處理獲得）的鉑刺激電極的電化學性能。

開發并驗證一種能夠對刺激電極表面進行in-vitro（體外）電化學掃描評估的方法。



確定哪種表面處理的電極能更有效地用于選擇性神經刺激。



研究思路

研究采用對照實驗與電化學掃描相結合的方法：



電極制備與處理：制備兩個鉑工作電極（WE），其中WE1的表面使用粗砂紙（FEPA P#500）打磨，WE2的表面使用細砂紙（FEPA P#4000）打磨。

電化學測試系統搭建：構建一個定制化的電化學細胞，內部包含工作電極（WE）、輔助電極（AE）和丹麥Unisense的Ag/AgCl微參比電極（REF-10）。微參比電極通過三維微操縱器精確定位，以掃描電極表面不同位置。

電壓瞬變測量：向工作電極施加一個特定的雙相準梯形電流刺激脈沖，并使用高精度數據采集系統記錄工作電極與參比電極之間的電壓瞬變響應。

數據分析：從記錄的電壓瞬變曲線中提取關鍵參數，包括脈沖起始電位（Eipp）、存取電壓（Va）、極化電壓（dEp）、最大陰極極化（Emc）和最大陽極極化（Ema），并計算極化阻抗（|Zpol|）。



性能比較：比較WE1和WE2的上述參數，評估其電化學性能差異。



測量的數據、研究意義及來源

研究測量了以下關鍵數據：



電壓瞬變曲線：



數據內容：記錄了在施加刺激脈沖時，電極/電解質界面上的電壓隨時間變化的完整曲線。圖3展示了一條典型的電壓瞬變曲線，并標注了Eipp, Va, dEp等關鍵參數點。



研究意義：電壓瞬變曲線是分析電極界面極化行為的基礎，直接反映了電荷注入過程中電極的動態響應。通過分析該曲線可以評估電極的安全工作窗口。



關鍵電化學參數：

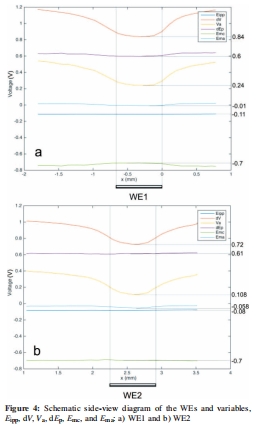

數據內容：包括Eipp, dV(總電壓降), Va, dEp, Emc, Ema。圖4以示意圖形式展示了WE1和WE2的這些參數的平均值。例如，WE1的dEp為0.59 V，Va為0.24 V；WE2的dEp為0.615 V，Va為0.109 V。



研究意義：這些參數用于精確計算極化阻抗，并判斷電極在刺激過程中是否超出了水電解的安全電位窗口（-0.60 V 至 +0.85 V），從而評估刺激過程的安全性和可逆性。



表面掃描分布數據：



數據內容：圖5顯示了dEp, Emc, 和 Ema三個參數沿電極表面不同位置（x方向）的變化情況。



研究意義：表明電化學參數在電極表面并非均勻分布，驗證了所開發掃描方法的有效性，并能揭示表面形貌對局部電流密度的影響。



極化阻抗數據：



數據內容：通過兩次獨立掃描計算出的WE1和WE2的|Zpol|。WE1的平均|Zpol|為237.1 Ω，WE2為251 Ω。數據匯總在文中的表3。



研究意義：極化阻抗是衡量電極性能的核心指標。較低的|Zpol|意味著在相同電壓下能注入更多電流，電極效率更高。該數據直接證明了粗砂紙處理（WE1）的優勢。



研究結論



使用粗砂紙（WE1）處理的鉑電極表面，其極化阻抗顯著低于使用細砂紙（WE2）處理的電極。

較低的極化阻抗使得WE1在固定輸入電壓下能向神經組織輸送更多電流，從而可能產生更強的神經激活，且所需輸入功率相對較低。

本研究開發的電化學掃描方法能有效表征電極表面的電化學性能異質性。



粗砂紙處理的鉑電極更適用于安全高效的神經刺激應用。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

使用丹麥Unisense微參比電極（REF-10）測量的數據在本研究中具有至關重要的作用，其研究意義可詳細解讀如下：



實現高空間分辨率的原位測量：Unisense REF-10微參比電極的尖端直徑極細（10 μm），并可通過高精度微操縱器進行三維定位。這使得研究者能夠將參比電極的尖端精確地放置在距離工作電極表面僅約0.05 mm的位置。這種能力最大限度地減少了溶液電阻對測量電壓的干擾，從而能夠準確測量電極/電解質界面上的真實極化電壓（dEp），這是計算可靠極化阻抗（|Zpol|）的前提。傳統大尺寸參比電極無法實現如此近距離的測量。

enabling 表面掃描與性能映射：正是憑借Unisense微電極的精確定位能力，本研究才能實現對電極表面不同點的逐點掃描測量（如圖5所示）。這將電極的性能評估從宏觀“整體平均”提升到了微觀“局部分布”的層面。通過掃描獲得的參數分布圖，驗證了表面粗糙度確實會導致電化學響應的空間異質性，為“尖銳邊緣和峰值能增加電流密度變化從而提高刺激效率”的假設提供了實驗支持。

保障數據準確性與結論可靠性：電壓瞬變測量中，脈沖起始后瞬間的電壓跌落（Va）的準確測量至關重要。Unisense微電極因其與工作電極的極近距離，確保了對Va這一快速瞬變信號的精確捕捉。沒有這種高精度的時序測量，后續對Emc和Ema的計算以及安全性的判斷將產生較大誤差。因此，Unisense電極的數據是整個研究結論（WE1優于WE2）可靠性的基石。



方法學貢獻：本研究成功展示的掃描方法，其核心硬件支撐就是Unisense微參比電極系統。它為體外評估和優化神經刺激電極的表面形貌提供了一種新穎、有效的工具。



綜上所述，丹麥Unisense電極測量的數據不僅是本研究中量化電極性能、比較其優劣的直接依據，更是實現高空間分辨率表面掃描、獲得準確界面極化信息、從而得出可靠科學結論的技術關鍵。它凸顯了高精度微傳感器在電化學生物醫學接口研究中的不可替代的價值。
