The actual potential distributions inside cavities under gas evolution and film formation conditions

在氣相演化和成膜條件下電極空腔內的實際電位分布

來源：RSC Adv., 2015, 5, 22527



論文摘要

本文利用掃描微參比電極技術，測量了鈦電極在中性介質中發生氣相（氫氣）析出和氧化膜形成兩種條件下，其內部空腔的實際電位分布。實驗結果表明，空腔內的氣泡運動和膜生長行為與平面或垂直電極上的情況截然不同，對電位分布特性產生顯著影響。研究首次通過實驗揭示了由覆蓋空腔口的合并氣泡所引起的異常高幅值電位波動，以及空腔底部出現的意外局部電位升高現象。此外，在氧化膜形成條件下，一旦完整的氧化膜生成，空腔內的電位和電流將重新分布。通過改善空腔上表面的粗糙度，可以實現空腔內更均勻的電位分布。

研究目的

本研究旨在通過實驗手段，探究在兩種重要的電化學條件——氣體析出（陰極極化，析氫）和氧化膜形成（陽極極化，形成TiO?膜）下，金屬電極內部 submerged cavity（浸沒空腔）中的實際電位分布特性，以揭示其與平面或垂直電極上不同的獨特規律和機制。

研究思路

研究采用實驗觀測與機理分析相結合的方法：



樣品制備：在純鈦棒上加工出直徑2mm、深度10mm的規則圓柱形空腔，并對部分樣品進行噴砂處理以改變表面粗糙度。

微電化學測試系統搭建：構建基于丹麥Unisense微參比電極（REF-10, Ag/AgCl）的三電極系統，通過高精度微操縱器控制微電極在空腔內部以毫米精度進行掃描定位。

電位分布測量：在恒電流控制模式下，于不同濃度的NaCl溶液（1% 和 5%）和不同電流密度下，測量空腔從開口到底部的電位隨時間的變化。



現象觀察與機理關聯：同步觀察空腔內氣泡行為（生長、合并、脫離）和氧化膜形成狀態，并將觀察到的現象與測得的電位分布曲線進行關聯分析，闡釋其內在機理。



測量的數據、研究意義及來源

研究測量了核心數據：空腔內不同深度位置的電位隨時間的變化曲線以及由此得出的電位分布剖面。

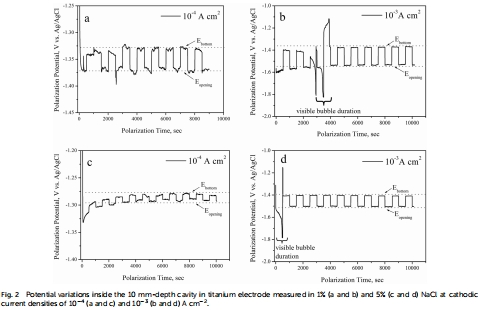

陰極析氫條件下的電位波動數據：



數據內容：在1%和5% NaCl溶液中，于10?? 和 10?3 A cm?2電流密度下，測量空腔開口和底部之間的總電位差隨時間的變化。數據顯示出規則的“方波”特征，對應氣泡的周期性生長和脫離。但當空腔口被合并的大氣泡覆蓋時，會出現幅值高達700-800 mV的異常電位波動。



研究意義：直接證明了氣泡行為對空腔內電位的動態影響，并揭示了合并氣泡覆蓋空腔口這一特殊現象會導致異常高的過電位。數據來自圖2a-d。

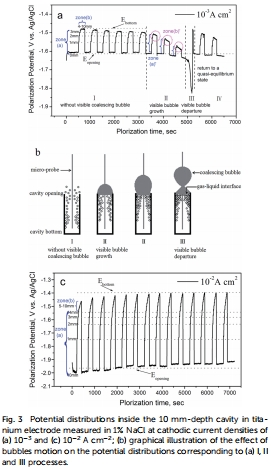

陰極析氫條件下的電位分布剖面數據：



數據內容：在10?3 A cm?2電流密度下，測量空腔內每毫米深度處的電位，繪制電位-深度剖面圖。結果顯示，在無合并氣泡時，過電位隨深度增加而單調下降；但在有合并氣泡覆蓋時，過電位先快速下降至最低點，隨后在空腔底部區域出現緩慢上升。



研究意義：首次定量描繪了存在合并氣泡覆蓋時空腔內的特殊電位分布模式，即空腔底部出現局部電位升高，這與傳統認知和初級電流分布理論預期相反。數據來自圖3a。

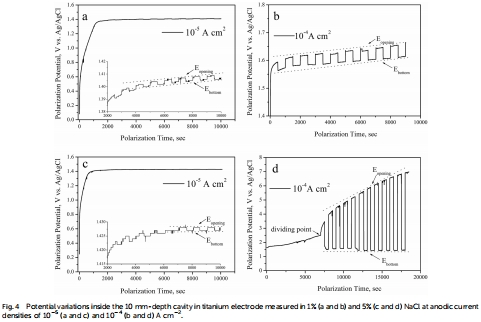

陽極氧化膜形成條件下的電位演化數據：



數據內容：在10?? A cm?2電流密度下，監測空腔開口電位（Eo）和腔內總電位差隨時間的變化。在5% NaCl溶液中，當Eo超過約+2 V后，電位急劇上升，腔內電位差迅速擴大至約+8 V。



研究意義：表明一旦空腔開口表面形成完整的高電阻氧化膜，電流將被迫重新分布，導致腔內電位發生劇烈變化，突出了氧化膜電阻對電位分布的主導作用。數據來自圖4d。



表面粗糙度影響的數據：



數據內容：對噴砂處理（增加粗糙度）后的樣品重復上述陽極實驗。結果顯示，高幅值的過電位波動消失，電位分布更為均勻，盡管仍存在電位分區的轉折點。



研究意義：證明通過調控空腔表面條件（如增加粗糙度以形成不完整、多缺陷的氧化膜），可以有效地改善空腔內的電位分布均勻性。數據來自圖5。



研究結論



在陰極析氫條件下，覆蓋空腔口的合并氣泡會引起異常高的電位波動，并導致空腔底部電位意外升高，這是由于氣泡在氣液界面聚集，屏蔽了空腔上部表面，迫使電流密度在底部增加所致。

在陽極氧化膜形成條件下，一旦空腔開口處形成完整的氧化膜，其高電阻特性將主導電位分布，導致腔內電位劇烈變化。

通過提高空腔上表面的粗糙度，可以促進形成不完整、電阻較低的氧化膜，從而在膜形成條件下獲得更均勻的空腔內電位分布。



掃描微參比電極技術是研究此類復雜條件下局部電化學環境的有效工具。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

使用丹麥Unisense微參比電極測量的數據在本研究中具有不可或缺的關鍵作用，其研究意義可詳細解讀如下：



實現微米級空間分辨率的原位測量：Unisense微參比電極的尖端直徑極細（8-12μm），且可通過微操縱器進行精確的三維定位（Z軸精度10μm）。這使得研究者能夠首次以高空間分辨率直接“窺探”并測量狹窄空腔內部（從開口到底部）的實時電位。傳統的大尺寸參比電極無法進入空腔，而Unisense電極的這種能力是獲得上述所有發現的技術前提。

捕捉動態瞬態過程：本研究關注的氣泡生長、脫離和氧化膜形成都是動態過程。Unisense系統能夠連續記錄電位隨時間的變化，從而捕捉到規則的“方波”信號（對應單個氣泡周期）和異常的高幅值波動（對應合并氣泡事件）。這種高時間分辨率的動態監測是揭示電位分布與界面現象（氣泡、膜）之間因果關系的核心。

揭示顛覆性現象并提供直接證據：該測量技術提供的直接數據揭示了此前在平板電極研究中從未觀察到的新現象，即由合并氣泡覆蓋導致的空腔底部電位升高。Unisense電極獲得的圖3a中的電位分布剖面為這一反?，F象提供了最直接、最令人信服的實驗證據，挑戰了基于理想幾何形狀的經典電流分布理論。



量化表面處理的效果：在評估表面粗糙度對電位分布影響時，Unisense電極測量的數據（圖5）定量地證明了噴砂處理能顯著改善電位均勻性。這為通過工程手段調控局部電化學環境提供了明確的實驗依據和優化方向。



綜上所述，丹麥Unisense電極測量系統在本研究中不僅是一個高精度的測量工具，更是發現新現象、驗證新機理、指導新工藝的關鍵使能技術。其提供的獨特數據維度，使研究者能夠超越宏觀平均測量，深入到微米尺度的局部電化學界面，從而對復雜條件下的電化學過程獲得更深刻、更準確的理解。
