Monochloramine-sensitive amperometric microelectrode:optimization of gold, platinum, and carbon fiber sensing materials for removal of dissolved oxygen interference

一氯胺敏感微電極用于去除溶解氧干擾的金、鉑、碳纖維傳感材料的優化

來源：Ionics DOI 10.1007/s11581-015-1454-7



論文摘要

本研究旨在開發一種能夠消除溶解氧（DO）干擾的新型一氯胺（NH?Cl）敏感電流型微電極，用于生物膜等微觀環境的研究。研究成功制備并系統比較了金（Au）、鉑（Pt）和碳纖維（CF）三種傳感材料的微電極。研究發現，金和鉑微電極在特定的施加電位下（金：+150 mV，鉑：+300 mV，相對于Ag/AgCl）對一氯胺具有線性響應（0-4.2 mg Cl?/L），且完全不受溶解氧濃度變化的影響。相比之下，碳纖維微電極靈敏度不足。在相同幾何尖端直徑下，金微電極比鉑微電極具有更高的靈敏度、更低的檢測限和更好的穩定性。優化后的金微電極將能實現對生物膜中一氯胺濃度的準確原位測定。

研究目的

本研究的主要目的是：



開發一種新型的一氯胺敏感電流型微電極，其核心要求是消除溶解氧的干擾。

比較金、鉑和碳纖維三種傳感材料在制備一氯胺微電極方面的性能。



優化微電極的操作參數（如工作電位）和制備流程，以獲得可重復的尖端直徑和性能。



研究思路

研究采用材料制備、性能表征與優化對比的思路：



微電極制備：改進了傳統的拉制方法，采用電化學蝕刻和可控的玻璃毛細管拉制技術，制備出尖端直徑可控（金和鉑約15-25μm，碳纖維約7μm）且具有3-5μm凹陷的微電極，并在尖端涂覆纖維素乙酸酯進行保護。

電化學表征：首先使用循環伏安法（CV）對三種材料的微電極進行掃描，初步確定一氯胺發生電化學響應（氧化或還原）且溶解氧不干擾的電位窗口。

性能系統評估：在CV確定的電位窗口內，通過手動階躍改變電位，詳細測量微電極在不同一氯胺濃度和溶解氧濃度（0% vs. 21%）下的電流響應，以確定最佳工作電位。

優化與對比：在最佳工作電位下，建立校準曲線，比較三種微電極的靈敏度、檢測限、線性范圍、響應時間等關鍵性能指標。并進一步評估實際水處理條件（如pH、Cl?:N質量比）對優選微電極性能的影響。



穩定性測試：對性能最優的金微電極進行長達24小時的連續極化測試，評估其長期穩定性。



測量的數據、研究意義及來源

研究測量了多方面的數據：

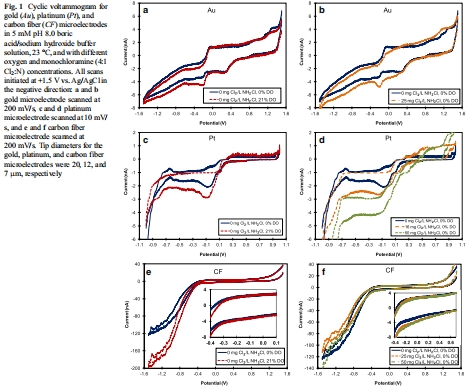

循環伏安數據：



數據內容：展示了金、鉑、碳纖維微電極在有無溶解氧和一氯胺條件下的CV曲線。例如，金微電極的CV顯示，在正于0 V的電位下，電流對溶解氧變化無響應；而在一氯胺存在下，在約+0.3 V（還原）和+0.4 V至+1.1 V（氧化）出現響應峰。



研究意義：初步揭示了各材料電極的電化學行為，劃定了可用于一氯胺檢測且避免氧干擾的潛在電位范圍。這些數據來自圖1a-f。

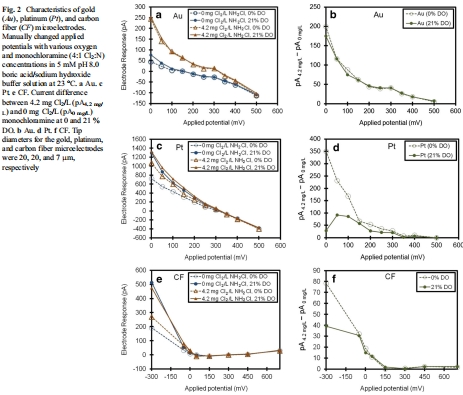

電流-電位曲線與最佳電位選擇數據：



數據內容：通過手動改變電位，記錄了電極在0和4.2 mg Cl?/L一氯胺、0%和21%溶解氧下的電流值。通過計算不同電位下電流差值（有無一氯胺），確定了最佳工作電位（金：+150 mV，鉑：+300 mV），在此電位下氧干擾消除且靈敏度較高。

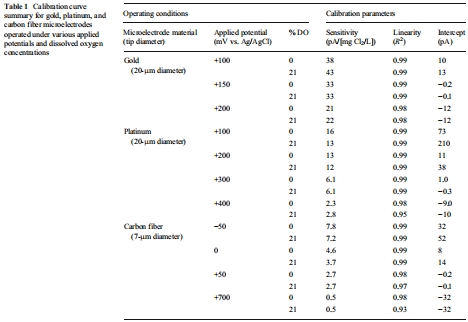

研究意義：系統性地確定了每種材料微電極的最佳操作條件，這是實現無氧干擾測量的關鍵步驟。這些數據來自圖2a-f和表1。

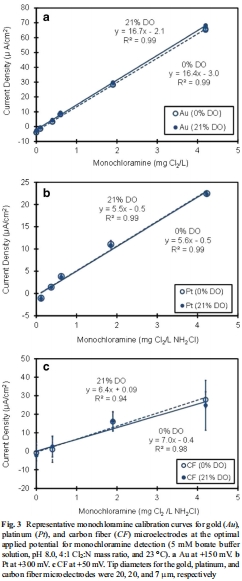

校準曲線數據（靈敏度、檢測限、線性）：



數據內容：在最佳電位下，測量電流隨一氯胺濃度（0-4.2 mg Cl?/L）的變化曲線。金微電極在+150 mV下的靈敏度為52 ± 0.7 pA/(mg Cl?/L)，檢測限為0.12 ± 0.013 mg Cl?/L，線性關系良好（R2 = 0.99）。



研究意義：定量比較了三種微電極的核心性能指標，直接證明金微電極綜合性能最優。這些數據來自圖3a-c和表1。





實際條件影響數據：

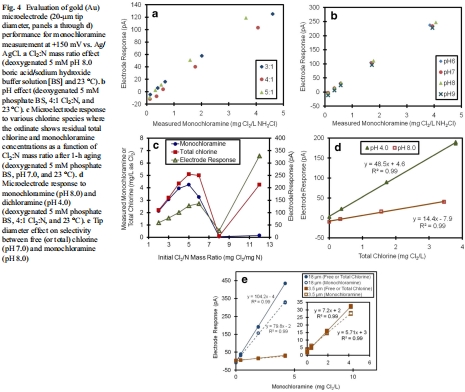

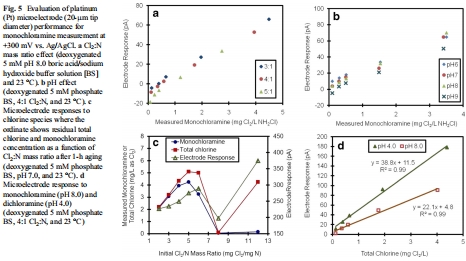

數據內容：評估了Cl?:N質量比（圖4a和圖5a）、pH值（圖4b和圖5b）對金和鉑微電極響應的影響，并測試了電極對游離氯和二氯胺的交叉響應（圖4c,d和圖5c,d）。







研究意義：驗證了優化后微電極（尤其是金微電極）在實際水處理條件下的適用性和局限性（需控制條件使一氯胺為主物種），為實際應用提供指導。



穩定性數據：



數據內容：金微電極在+150 mV下，連續暴露于4.2 mg Cl?/L一氯胺溶液中24小時，其靈敏度變化在5.5%以內。



研究意義：證明了優選的金微電極具有良好的短期穩定性，滿足長時間生物膜剖面測量的需求。數據來自圖6。



研究結論



成功開發了新型的一氯胺敏感微電極，其中金微電極是性能最佳的選擇。

通過優化工作電位（金：+150 mV，鉑：+300 mV），徹底消除了溶解氧的干擾，簡化了校準過程。

金微電極具有高靈敏度、低檢測限、快響應（<5秒）、良好的線性以及在寬pH范圍內的穩定性。

該微電極并非一氯胺專屬，也對游離氯和二氯胺有響應，因此需在已知一氯胺為優勢物種的條件下使用（如pH 8.0, Cl?:N = 4:1）。



改進的制備方法提高了微電極尖端直徑的可重復性。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

在本研究中，丹麥Unisense微傳感器萬用表（Unisense microsensor multimeter）及其配套的SensorTrace Pro軟件是進行所有電流測量和數據采集的核心設備。其研究意義可詳細解讀如下：



高精度與低噪聲電流測量：Unisense系統專為測量皮安（pA）級至納安（nA）級的微小電流而設計。本研究涉及的微電極電流信號非常微弱（通常在幾十到幾百皮安）。Unisense萬用表能夠以高精度和低噪聲捕獲這些微小電流信號，這是獲得可靠校準曲線（圖3）和準確比較不同材料性能（表1）的技術基礎。沒有這種高靈敏度的測量設備，微電極的微小電流變化將難以被準確量化。

實現精確的電位控制與數據采集自動化：Unisense系統通過軟件精確控制施加在微電極上的電位（如階躍至+150 mV），并同步、實時地記錄電流響應。這種自動化控制與數據采集確保了實驗條件的高度一致性和數據的可重復性，對于系統篩選最佳工作電位（圖2）和評估不同參數（如pH）的影響至關重要。手動操作無法實現這種精度和效率。

保障穩定性評估的可靠性：在進行長達24小時的穩定性測試時（圖6），Unisense系統能夠連續、不間斷地記錄電流隨時間的變化，從而可靠地評估微電極信號的漂移情況。這種長期、連續的監測能力為判斷微電極是否適用于長時間的生物膜實驗提供了關鍵證據。



方法學上的支撐作用：正是依靠Unisense系統提供的可靠數據，研究者才能自信地得出結論：通過優化電位，可以徹底消除溶解氧干擾。該系統獲取的高質量數據是本研究所有核心發現和結論的基石。



圖4和圖5展示了金和鉑微電極在不同實際條件下的性能評估，這些數據均依賴于Unisense系統的精確測量

綜上所述，丹麥Unisense電極測量系統在本研究中不僅是一個簡單的數據記錄工具，更是實現高精度、自動化電化學測量，從而成功優化微電極性能、得出可靠科學結論的關鍵技術保障。它使研究者能夠專注于材料與電化學行為的科學本質，而非受限于測量技術的不確定性。
