Benchmarking Hydrogen Evolving Reaction and Oxygen Evolving Reaction Electrocatalysts for Solar Water Splitting Devices

太陽能分水裝置氫演化反應和氧演化反應電催化劑的研究

來源：American Chemical Society 2015, 137, 4347?4357



論文摘要

本研究旨在為太陽能水分解裝置中的析氫反應（HER）和析氧反應（OER）電催化劑建立一套標準化的基準測試協議。研究在相同的實驗條件下，系統評估了18種HER催化劑和26種OER催化劑在水相酸性或堿性溶液中的活性、短期（2小時）穩定性及電化學活性表面積（ECSA）。核心評價指標是達到10 mA cm?2幾何電流密度所需的過電位，這相當于一個10%效率的太陽能-燃料轉換裝置在1 sun光照下的預期電流密度。研究還報告了每種材料的比活性（按ECSA歸一化）。結果表明，在酸性或堿性溶液中，有幾種HER催化劑可在<0.1 V的過電位下實現10 mA cm?2的電流密度；在酸性溶液中，沒有非貴金屬OER催化劑表現出良好的活性和穩定性；而在堿性溶液中，許多OER催化劑的性能相近，達到10 mA cm?2電流密度所需的過電位約為0.33-0.5 V。在堿性溶液中，大多數OER催化劑的比活性與Ir和Ru催化劑相當或更高，而大多數HER催化劑的比活性遠低于Pt。對選定的催化劑還進行了次級篩選測量，包括法拉第效率和長期穩定性測試。

研究目的

本研究的主要目的是通過建立和應用一套標準化的測試協議，在完全相同的條件下，客觀地比較不同HER和OER電催化劑的活性和穩定性，從而：



評估現有催化劑集成到太陽能水分解裝置中的可行性。

為催化劑體系的理論模型提供實驗證據。



明確當前的技術差距，為新型催化劑材料的開發提供信息。



研究思路

研究采用高度標準化的對照實驗設計：



催化劑選擇與制備：選取了44種已報道的HER和OER催化劑（主要是地球豐產金屬基），并采用文獻方法（主要是電沉積）將其沉積在拋光的玻碳電極上，確保基底一致。

標準化電化學測試：在所有測試中，使用相同的三電極系統（旋轉圓盤電極）、電解質（1 M H?SO? 或 1 M NaOH）和測試參數。

核心性能指標測量：



活性：通過線性掃描伏安法、計時電流法和計時電位法測量達到10 mA cm?2幾何電流密度所需的初始過電位（ηt=0）。

穩定性：在10 mA cm?2電流密度下恒極化2小時，測量2小時后的過電位（ηt=2h）。

電化學活性表面積（ECSA）：通過測量雙電層電容來估算。



比活性：將幾何電流密度按ECSA歸一化。



次級篩選：對性能優異的催化劑，進一步測量其法拉第效率（使用丹麥Unisense微傳感器）和長期（24小時）穩定性。



數據可視化與比較：將活性、穩定性和粗糙度因子等關鍵參數整合在二維圖中，便于直觀比較所有催化劑。



測量的數據、研究意義及來源

研究測量了多方面的數據：



核心性能指標數據（ηt=0, ηt=2h, 粗糙度因子RF）：

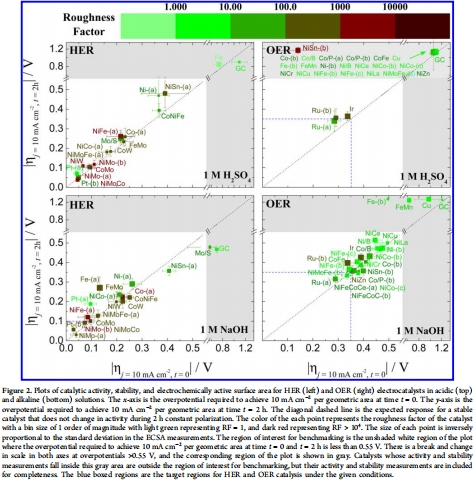

數據內容：所有催化劑達到10 mA cm?2所需的初始和2小時后過電位，以及估算的粗糙度因子。這些數據被整合在圖2的綜合圖中，其中x軸為ηt=0，y軸為ηt=2h，點的顏色代表RF的大小。

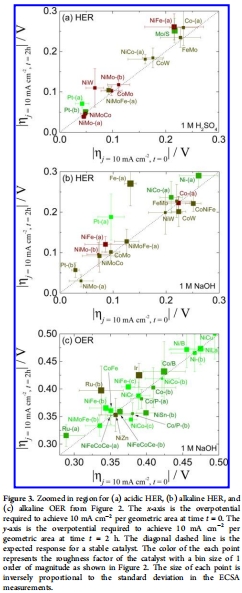

研究意義：該圖提供了所有催化劑性能的“鳥瞰圖”，使研究者能快速識別出兼具高活性、高穩定性和適中表面積（高比活性）的理想催化劑。圖3是圖2關鍵區域的放大版，便于詳細比較頂級催化劑。



比活性數據（js）：

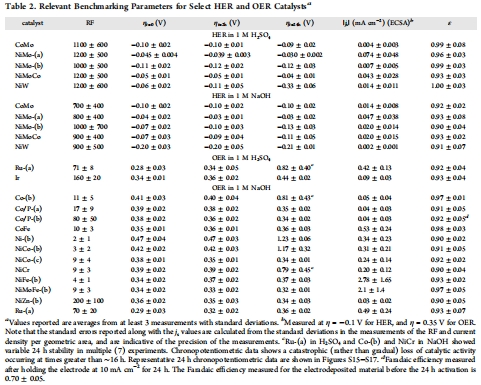

數據內容：在固定過電位（HER為-0.10 V，OER為+0.35 V）下，按ECSA歸一化的電流密度。數據匯總在支持信息的表S3-S6中，部分精選催化劑的數據見表2。



研究意義：比活性反映了催化劑本征的催化效率，排除了表面積差異的干擾，有助于從機理上理解不同材料的催化本性。



法拉第效率數據（ε）：



數據內容：使用丹麥Unisense Ox-500氧探頭和H?-500氫探頭直接測量電解過程中產生的氧氣或氫氣量，并與根據通過電荷計算的理論產量比較，得出ε。例如，NiMo-(a)催化劑在酸和堿中的法拉第效率均接近1（~0.99）。



研究意義：直接驗證了觀測到的電流確實幾乎全部用于目標產物的生成，而非副反應，確認了催化反應的選擇性。數據在表2中給出，代表性測量曲線見支持信息圖S10-S12。



長期穩定性數據（ηt=24h）：



數據內容：精選催化劑在10 mA cm?2下恒極化24小時后的過電位。數據見表2。



研究意義：評估催化劑在更長時間尺度上的耐久性，對實際應用更具參考價值。例如，NiMo-(a)在酸中24小時后過電位反而略有降低，顯示出良好的穩定性。



研究結論



HER催化劑：多種地球豐產金屬催化劑（如NiMo-(a), NiMoCo）在酸性和堿性條件下均表現出與Pt相當的幾何活性（低過電位）和良好的短期穩定性。

OER催化劑：在酸性條件下，沒有非貴金屬催化劑能同時具備良好的活性和穩定性，只有貴金屬Ir和Ru基催化劑可用。在堿性條件下，許多非貴金屬催化劑（如NiFe-(b), NiMoFe-(b)）表現出與貴金屬參考催化劑相當甚至更高的幾何活性和比活性，且穩定性良好。

活性天花板：堿性OER非貴金屬催化劑的過電位大多集中在0.33-0.5 V，這可能受限于反應中間體（*OH 與 *OOH）吸附能之間的“標度關系”所決定的熱力學過電位下限。

穩定性挑戰：短期（2小時）穩定性測試不足以預測長期行為。例如，NiMo-(a)在酸性中通過10000次電位循環測試后，過電位顯著增加，表明需要開發更嚴格的加速耐久性測試協議。



方法論價值：建立的基準測試協議為電催化劑領域提供了急需的標準化比較框架。
