Development of a Gold Microelectrode and its Application for Evaluating Free Chlorine Consumption by Metal Surfaces

金微電極的研制及其在評價金屬表面游離氯消耗耗的應用

來源：Austin J Biosens & Bioelectron. 2015;1(2): 1006



論文摘要

本研究成功研制了一種用于原位測量游離氯的電流型金微電極，并首次將其應用于模擬飲用水分配系統中球墨鑄鐵試片在微觀層面的游離氯消耗評估。研制的金微電極在+150 mV（相對于Ag/AgCl）的施加電位下，對不同游離氯濃度（0-4 mg Cl?/L）表現出良好的線性關系，響應時間小于5秒，檢測限為0.08 mg Cl?/L。然而，該電極對游離氯的測量存在pH干擾，需在不同pH下建立校準曲線。通過在同一深度同步測量pH和游離氯濃度的微剖面，并對pH進行補償以確定準確的游離氯濃度。研究演示了在金屬表面附近pH升高和降低兩種條件下的pH補償實例。經過精確pH補償后的游離氯微剖面為腐蝕動力學參數（如通量J、反應速率k、金屬表面游離氯濃度Cs）提供了更準確的數據。所開發的金微電極將成為評估局部腐蝕過程的有用實驗工具。

研究目的

本研究旨在：



開發一種具有高空間分辨率的電流型金微電極，用于原位測量游離氯。

對該微電極的性能（線性、靈敏度、響應時間、檢測限、pH干擾）進行系統表征。

將該微電極應用于模擬飲用水系統中，測量球墨鑄鐵表面附近的游離氯濃度微剖面，以評估其游離氯消耗情況。



探討并驗證pH補償對于從微剖面數據中準確計算腐蝕動力學參數的必要性和方法。



研究思路

研究采用“制備-表征-應用-驗證”的系統思路：



微電極制備：采用氰化鉀溶液電化學蝕刻金絲，并使用微電極控制儀將蝕刻后的金絲密封在玻璃毛細管中，最終制成尖端直徑10-15μm、凹陷深度3-5μm的金微電極。

性能表征：在碳酸鹽緩沖液（pH 9.0）中，于+150 mV（vs. Ag/AgCl）工作電位下，對電極進行極化穩定后，測試其在不同游離氯濃度下的響應，建立校準曲線，并評估其響應時間、檢測限和pH干擾。

應用實驗：在流動電解池中，將球墨鑄鐵試片暴露于含有游離氯的緩沖溶液中（實驗1：不含磷酸鹽；實驗2：含3 mg P/L磷酸鹽）。使用研制的金微電極和商用的丹麥Unisense pH微電極，同步測量從溶液本體到金屬表面的游離氯濃度和pH的微剖面。



數據處理與動力學計算：根據同步測量的pH剖面，利用在不同pH下預先建立的校準曲線對游離氯測量值進行pH補償。然后，根據菲克第一定律，從補償后的游離氯濃度剖面計算游離氯通量（J）、表面反應速率和金屬表面濃度（Cs）。



測量的數據、研究意義及來源

研究測量了多方面的數據：



電極校準曲線數據：



數據內容：在pH 9.0的緩沖液中，電極電流與游離氯濃度（0-4 mg Cl?/L）呈線性關系，斜率為17.3 pA/(mg Cl?/L)。



研究意義：證明了金微電極對游離氯具有良好的靈敏度和線性響應，是進行定量測量的基礎。數據來自圖2。





pH干擾數據：



數據內容：在相同游離氯濃度下，電極信號隨pH降低而顯著增強（如在pH 7.0時斜率為57.1 pA/(mg Cl?/L)，在pH 10.0時為7.7 pA/(mg Cl?/L)）。



研究意義：直接證實了金微電極測量游離氯存在嚴重的pH依賴性，強調了同步測量pH并進行補償?shù)慕^對必要性。數據來自圖3。





原始微剖面數據（游離氯與pH）：



數據內容：展示了在兩種不同化學條件下（實驗1和實驗2），從溶液本體到金屬表面（0μm）的游離氯濃度和pH的變化曲線。實驗1中pH從本體到表面降低，實驗2中pH升高。

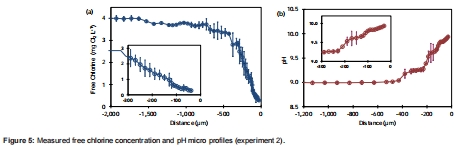

研究意義：直觀顯示了金屬/溶液界面處化學環境的劇烈變化和空間異質性，并揭示了未補償?shù)挠坞x氯剖面會因pH變化而出現假象（如凹形）。數據來自圖4（實驗1）和圖5（實驗2）。





pH補償后的微剖面數據：

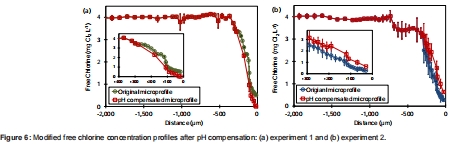

數據內容：圖6顯示了經過pH補償后的游離氯濃度剖面。與原始剖面相比，補償后的剖面形狀發生顯著變化，更真實地反映了游離氯的消耗情況。





研究意義：證明了pH補償能有效消除pH干擾造成的測量誤差，獲得反映真實化學反應的游離氯分布圖，這是準確計算動力學參數的前提。



腐蝕動力學參數數據：



數據內容：表1對比了使用補償前后數據計算得到的動力學參數。例如，在實驗1中，反應速率k從補償前的2.17×10?3 cm/s變?yōu)檠a(bǔ)償后的43.20×10?3 cm/s；金屬表面濃度Cs從0.37 mg/L變?yōu)?.02 mg/L。



研究意義：強有力地證明，忽略pH補償會導致對腐蝕動力學（反應速率）和熱力學（表面濃度）的關鍵參數產生嚴重誤判，可能得出完全錯誤的結論。



研究結論



成功研制出一種性能優良的金微電極，其對游離氯具有高靈敏度、快響應和低檢測限，但存在顯著的pH干擾。

在測量游離氯微剖面時，必須同步測量pH剖面，并利用在不同pH下預先建立的校準曲線進行pH補償，才能獲得準確濃度。

在球墨鑄鐵表面附近，pH可能升高或降低，這取決于水化學條件（如磷酸鹽的存在）。

pH補償對于準確計算游離氯消耗的動力學參數（通量J、反應速率k、表面濃度Cs）至關重要，未經補償?shù)臄?shù)據可能導致數量級上的誤差。



該金微電極是研究飲用水系統中金屬腐蝕和游離氯消耗機制的有效工具。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

在本研究中，丹麥Unisense的pH微電極和Unisense微傳感器萬用表及自動化剖面測量系統起到了至關重要的作用，其研究意義可詳細解讀如下：



高空間分辨率與同步測量能力：丹麥Unisense pH微電極是一種尖端極細的傳感器，能夠以高空間分辨率（微米級）無損地測量微環境中的pH值。本研究的關鍵創新在于使用Unisense系統同步測量同一深度位置的游離氯（金微電極）和pH（Unisense pH微電極）。這種同步、共位測量能力是成功實現pH補償?shù)南葲Q條件，因?yàn)樗_保了兩個參數反映的是完全相同的微觀化學環境，避免了因測量位置或時間不同步帶來的誤差。

實現準確pH補償?shù)年P(guān)鍵：Unisense pH微電極提供的高精度pH剖面數據（圖4b和圖5b），是對金微電極游離氯測量值進行定量補償?shù)慕^對依據。沒有Unisense系統提供的可靠pH值，就無法利用圖3所示的pH-靈敏度關系來校正游離氯濃度。因此，Unisense的數據是連接“原始信號”與“真實濃度”之間的橋梁。

揭示真實的界面化學過程：通過Unisense pH電極，研究者發現金屬表面存在pH急劇變化（實驗1中降低，實驗2中升高）。這一發現不僅解釋了游離氯原始剖面出現異常形狀（凹形）的原因（pH干擾所致），更重要的是直接揭示了金屬腐蝕過程中伴隨的界面酸堿化學反應，為理解腐蝕機理提供了關鍵線索。



自動化與可靠性：研究使用了計算機控制的Unisense數據采集和自動化剖面設置，這保證了剖面測量的準確性、可重復性和高效率，減少了人為操作誤差，為獲得高質量、可互相對照的pH和游離氯數據對提供了技術保障。



綜上所述，丹麥Unisense電極（pH微電極）及其測量系統在本研究中的意義，遠不止于提供一個pH讀數。它是實現精準pH補償、消除關鍵系統誤差、從而獲得真實游離氯濃度剖面和可靠腐蝕動力學參數的技術基石。這項研究清晰地展示了在復雜的微環境化學測量中，多參數、高分辨率、同步原位測量技術的不可或缺性。
