Etching of multimode optical glass fibers: A new method for shaping the measuring tip and immobilization of indicator dyes in recessed fiber-optic microprobes

多模光學玻璃纖維的刻蝕一種新型的光纖探針測量針尖成形和指示劑染料固定方法

來源：Sensors and Actuators B 211 (2015) 462–468



論文摘要

本文報道了一種用于在多模漸變折射率光學玻璃纖維上制造凹槽式尖端的新方法。該方法基于使用40%氫氟酸對光纖尖端進行受控時間的蝕刻。由于在多模漸變折射率光纖中，從纖芯中心開始的徑向蝕刻速率遞減，因此可以在平坦切割的錐形或非錐形光纖尖端形成凹槽。蝕刻后的光纖尖端改善了從光纖另一端耦合入射的激發光的聚焦效果，并能非常有效地激發固定在凹槽內的薄層光學指示劑。將傳感器化學物質固定在凹槽式光纖尖端內能得到良好保護，從而可以構建具有更高機械穩定性的O2微光極，使其即使在高粘附性的生物膜、組織和干燥土壤中也能進行重復測量。

研究目的

本研究旨在開發并驗證一種新的光纖微傳感器（微光極）尖端加工方法，以期實現兩個主要目標：



通過化學蝕刻在光纖尖端形成凹槽結構，以改善其光學性能（如光聚焦能力）。



探索將指示劑染料固定在凹槽內，是否能制備出具有更快響應時間和更高機械穩定性的微光極（以O2微光極為例）。



研究思路

研究采用“加工-表征-應用驗證”的思路：



光纖尖端制備：



拉錐：使用氧/丙烷微火焰加熱并重力拉制光纖，形成錐形尖端，然后切割至所需直徑（20-40 μm）。



蝕刻：將光纖尖端垂直浸入40%氫氟酸中特定時間，利用纖芯（含GeO2摻雜）與包層（純SiO2或摻雜B2O3/F）的蝕刻速率差異，在尖端形成凹槽。



凹槽尖端表征：

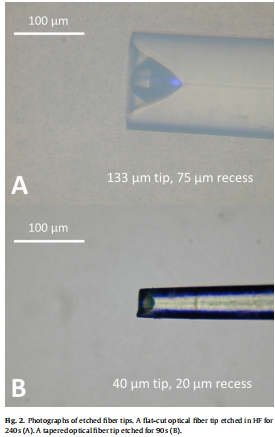

形貌觀察：使用光學顯微鏡觀察并測量蝕刻后尖端的幾何形狀（凹槽深度、光纖直徑）。





光學性能：將光纖耦合至光源，在稀釋牛奶懸浮液或水溶性O2指示劑溶液中，觀察并比較不同尖端的光場分布和激發效率。



傳感器性能評估：



制備O2微光極：將O2敏感指示劑（Pt(II) meso-四(五氟苯基)卟啉）固定在凹槽內。

性能測試：測量傳感器的響應時間、信號幅度。



機械穩定性測試：比較凹槽式與平頭式光極在瓊脂糖凝膠和高粘附性生物膜中反復穿刺后的存活情況，并進行長達12天的土壤原位監測。



測量的數據、研究意義及來源

研究測量了以下幾類關鍵數據：



蝕刻速率數據：

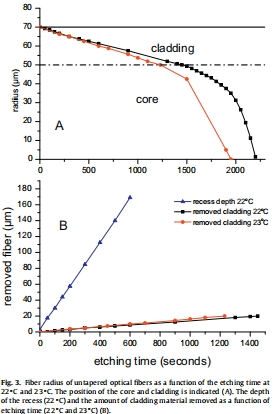

數據內容：測量了在22°C和23°C下，光纖半徑（纖芯和包層）隨蝕刻時間的變化。發現包層蝕刻速率恒定（~0.014 μm/s at 22°C），而纖芯中心蝕刻速率最快（~0.28 μm/s at 22°C），導致形成拋物線形凹槽。



研究意義：定量揭示了蝕刻過程的核心機制——纖芯與包層玻璃材料中GeO2摻雜濃度的差異導致其耐HF蝕刻性不同。這為可控地制造特定深度和形狀的凹槽提供了理論依據和工藝參數。



光場分布數據：

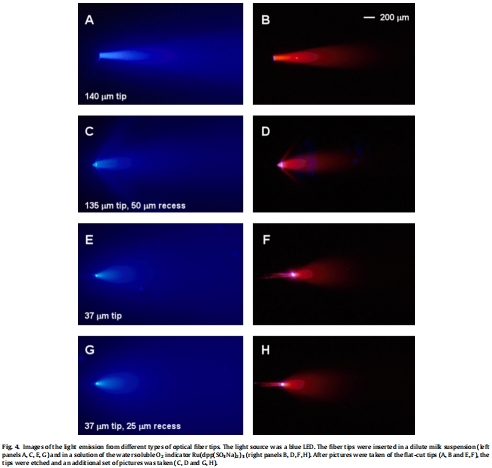

數據內容：通過成像顯示了平頭、錐形、蝕刻后平頭、蝕刻后錐形四種尖端在牛奶懸浮液和指示劑溶液中的光場/發光場分布。



研究意義：直觀證明凹槽結構能起到類似拋物面反射鏡的作用，將激發光聚焦在凹槽內，從而更集中、更有效地激發固定在凹槽中的指示劑染料。這為后續傳感器獲得更高信噪比和更快響應時間提供了光學基礎。



O2微光極性能數據：



響應時間與信號幅度：數據顯示，具有~25μm凹槽的平頭傳感器的響應時間（11.7 ± 4.7 s）顯著快于無凹槽的平頭傳感器（29.3 ± 8.8 s），而兩者在空氣飽和水和無氧水中的信號幅度無顯著差異。這些數據來自文本中表1的總結，原始響應曲線見圖5。







研究意義：直接證明了將指示劑層置于凹槽內可以有效減薄其厚度，從而加快O2分子的擴散和傳感器的響應速度，同時不犧牲信號強度。



機械穩定性測試數據：



數據內容：在高粘附性生物膜中測試時，無凹槽傳感器的敏感層被完全刮掉，而凹槽式傳感器僅邊緣略有損傷，信號保持良好。在土壤中連續監測12天的實驗表明，凹槽式傳感器能持續正常工作。





研究意義：強有力地證明了凹槽結構能為敏感的指示劑層提供卓越的物理保護，極大地提高了微光極在粗糙、粘性環境中使用的機械魯棒性和使用壽命。



研究結論



成功開發了一種基于HF蝕刻在多模漸變折射率光纖尖端制備凹槽的新方法。

凹槽結構能有效聚焦激發光，從而允許使用更薄的指示劑層，制備出響應更快的O2微光極。

將指示劑固定于凹槽內，能顯著增強微光極的機械穩定性，使其能夠承受在高粘附性介質（如生物膜、土壤）中的反復穿刺和長期測量。



該方法為構建高性能、高耐用性的光纖微傳感器提供了一種重要的改進方案。



詳細解讀使用丹麥Unisense電極測量出來的數據的研究意義

在本文中，丹麥Unisense公司的設備主要在兩個關鍵環節發揮作用，其研究意義如下：

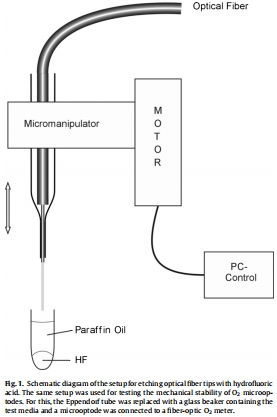

實現蝕刻過程的精確自動化控制：本文所述的蝕刻方法要求將光纖尖端浸入HF中非常精確的時間，以控制凹槽的深度。研究中使用了Unisense的計算機控制電機驅動微操縱器系統。該系統通過其軟件（Profix）精確控制光纖尖端浸入HF的時長以及從蝕刻液中撤回的速度。這種高精度的自動化控制是實驗可重復性和獲得預期凹槽幾何形狀的技術保障。沒有這種精確控制，僅憑手動操作幾乎無法實現可重復的、深度特定的凹槽蝕刻。



（潛在應用）為傳感器性能提供驗證平臺：雖然本文未明確展示使用Unisense品牌的氧微電極進行測量，但文中用于測試自制O2微光極的光纖氧測量儀（MICROX 1和Microx 3, Presens GmbH） 在原理上與Unisense的微傳感器系統類似，都是基于光學測氧法。更重要的是，該研究旨在開發可用于苛刻環境的傳感器，而Unisense正是這類微環境測量系統的知名制造商。因此，本研究開發的凹槽式光極的優異性能（快速響應、高機械穩定性），為其將來與Unisense等公司的測量系統聯用，進行高空間分辨率的原位環境監測（如沉積物、生物膜、根際土壤中的O2動態）提供了可靠的傳感器硬件基礎。



綜上所述，丹麥Unisense設備在本研究中的直接意義在于提供了實現核心工藝（蝕刻）所需的高精度自動化控制。而其更廣泛的意義在于，本研究開發的這種改進型光纖探頭，有望與Unisense等公司的專業測量儀器相結合，推動微環境傳感技術在高粘附性、機械挑戰性環境中的實際應用。
