PLGA nanoparticle encapsulation reduces toxicity while retaining the therapeutic efficacy of EtNBS-PDT in vitro

PLGA納米顆粒封裝降低毒性同時保留EtNBS-PDT的體外治療效果

來源：Scientific Reports, Volume 6, Article number 33234, 2016

《科學報告》，第6卷，文章編號33234，2016年





摘要

摘要部分闡述了光動力療法（PDT）使用光敏劑如EtNBS對惡性腫瘤具有高選擇性，但高劑量時會產生暗毒性。本研究通過將EtNBS封裝在PLGA納米顆粒中，顯著減少了暗毒性，同時在常氧和缺氧條件下完全保留了其細胞毒性。這種效果歸因于光照射觸發的釋放機制，使納米顆粒能深入腫瘤缺氧區域，實現安全有效的治療。



研究目的

研究目的是解決EtNBS作為光敏劑在高劑量下產生的暗毒性問題，同時保持其PDT療效，特別是針對缺氧和酸性腫瘤微環境，以克服卵巢癌等惡性腫瘤的治療抵抗。



研究思路

研究思路是通過合成PLGA納米顆粒來物理封裝或化學偶聯EtNBS，比較其與自由EtNBS在細胞攝取、暗毒性、PDT療效、細胞定位、缺氧條件下的表現，以及3D腫瘤模型中的擴散能力。研究使用細胞培養、MTT assay、共聚焦顯微鏡等方法，評估納米顆粒的釋放機制和療效。



測量的數據及研究意義

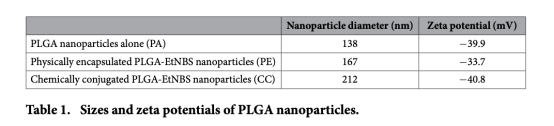

1 納米顆粒尺寸和zeta電位：數據來自表1，顯示PLGA納米顆粒的直徑和表面電位，研究意義在于確認納米顆粒的穩定性和大小，影響其細胞攝取和分布。

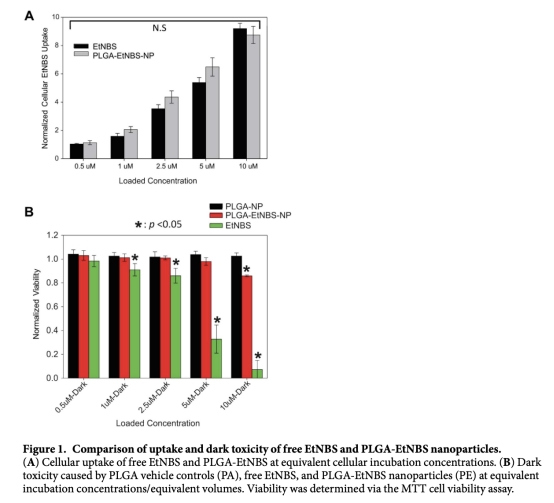

2 細胞攝取：數據來自圖1A，比較自由EtNBS和PLGA-EtNBS的攝取量，研究意義在于證明封裝不影響EtNBS的細胞內遞送，為后續毒性研究奠定基礎。



3 暗毒性：數據來自圖1B，顯示PLGA封裝顯著減少EtNBS的暗毒性，研究意義在于驗證封裝策略的安全性，允許使用更高劑量。

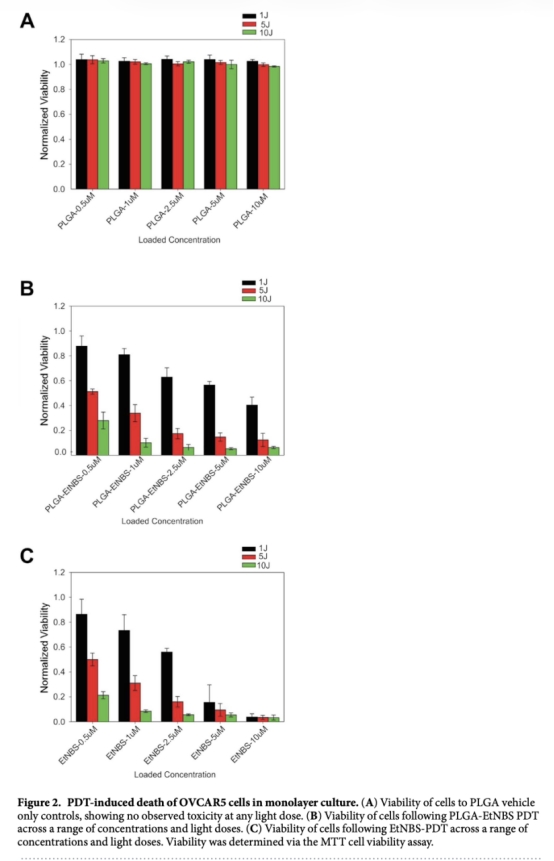

4 PDT療效：數據來自圖2，展示PLGA-EtNBS在光照射下的細胞殺傷效果，研究意義在于表明封裝后療效保留，支持光觸發釋放機制。

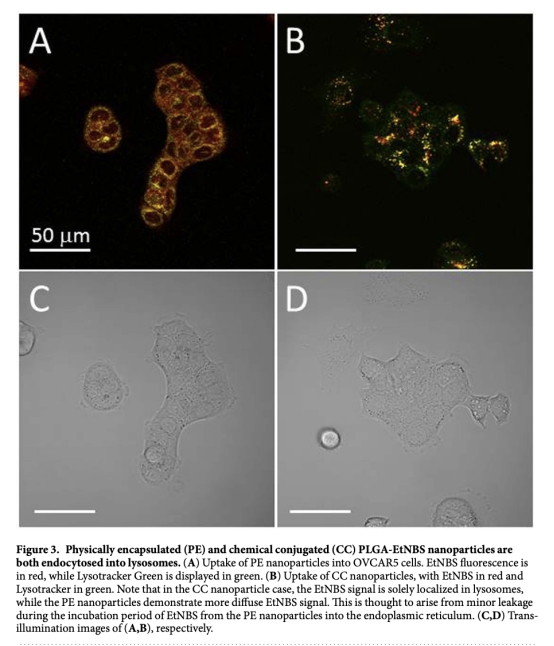

5 細胞定位：數據來自圖3，通過共聚焦顯微鏡觀察納米顆粒定位于溶酶體，研究意義在于揭示內吞作用為主要攝取機制，影響釋放過程。

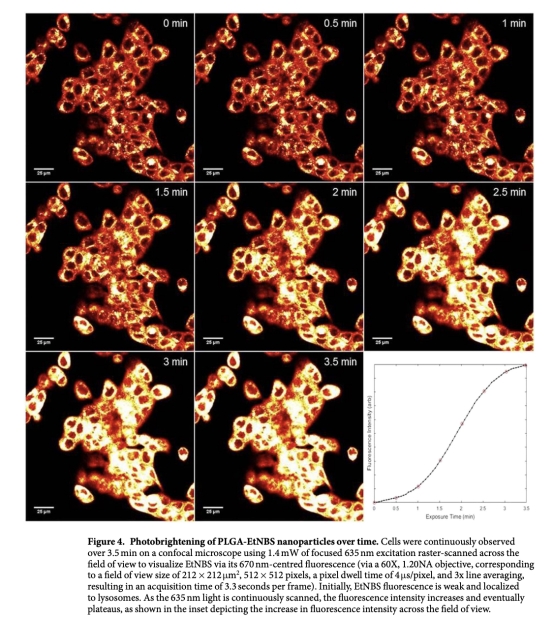

6 光致亮化：數據來自圖4，顯示光照下EtNBS熒光增強和擴散，研究意義在于證實光動力釋放（PDR）機制，即光照降解PLGA矩陣釋放EtNBS。

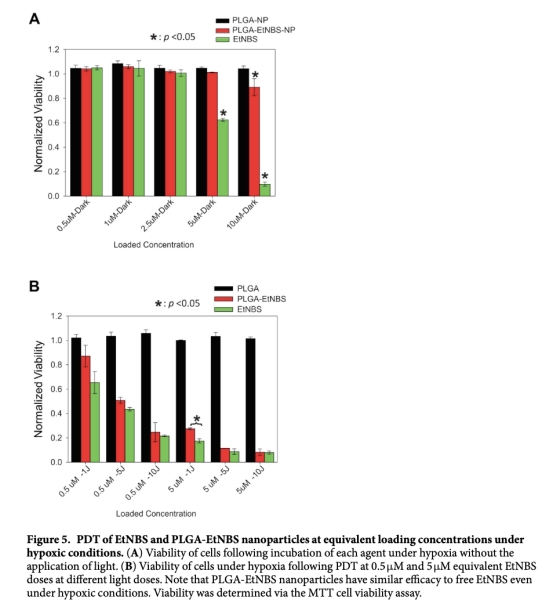

7 缺氧條件下的PDT：數據來自圖5，比較常氧和缺氧下的暗毒性和PDT效果，研究意義在于證明PLGA-EtNBS在缺氧環境仍有效，適用于治療抵抗區域。

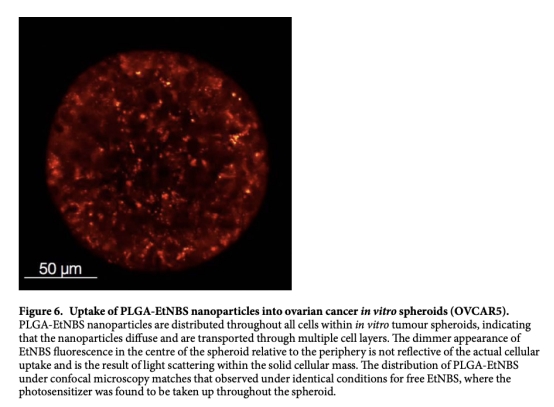

8 3D球體攝取：數據來自圖6，顯示納米顆粒能深入球體核心，研究意義在于證明其穿透腫瘤微環境的能力，增強臨床應用潛力。





結論

結論是PLGA納米顆粒封裝EtNBS能有效減少暗毒性，同時通過光觸發釋放機制保留PDT療效，在缺氧條件下仍保持活性，且能穿透3D腫瘤模型，為臨床前研究提供安全有效的遞送平臺。



使用丹麥Unisense電極測量數據的研究意義

使用丹麥Unisense電極測量缺氧條件下的氧分壓，數據用于確保實驗環境中氧分壓低于10 mmHg，以模擬真實腫瘤缺氧微環境。研究意義在于精確控制缺氧條件，驗證PLGA-EtNBS在低氧下的療效，確保實驗結果的可靠性和臨床相關性，為治療缺氧腫瘤區域提供實驗依據。
