Thin ferrihydrite sediment capping sequestrates phosphorus experiencing redox conditions in a shallow temperate lacustrine wetland

淺溫帶湖濕地中的薄鐵酸鹽沉積蓋層磷的氧化還原性能研究

來源：Chemosphere-2017, 185 673-680



論文摘要

摘要指出，富營養(yǎng)化是全球性的水環(huán)境問題。本研究探討了使用合成水鐵礦作為活性覆蓋材料，來封存湖泊沉積物中磷的可行性。研究通過在實驗室反應(yīng)器中模擬氧化/缺氧交替的條件，評估了不同厚度（0.3 cm, 0.6 cm, 0.9 cm）的水鐵礦覆蓋層對磷釋放的抑制效果，以及對氮、硫、鐵等元素循環(huán)的影響。結(jié)論表明，即使經(jīng)歷氧化還原條件的變化，0.6厘米厚（相當(dāng)于496 g/m2）的水鐵礦覆蓋層也能有效封存磷，且不會造成顯著的鐵溶解風(fēng)險。



研究目的

本研究的主要目的是：



驗證有效性：檢驗水鐵礦作為高活性覆蓋材料，用于固定污染沉積物中磷的有效性。

確定最佳厚度：通過不同投加劑量的對比，找到實現(xiàn)磷封存所需的最優(yōu)覆蓋層厚度。

評估穩(wěn)定性與風(fēng)險：通過人為操控氧化還原條件，測試水鐵礦覆蓋層在環(huán)境變化下的穩(wěn)健性（尤其是對磷的持留能力）以及其自身鐵溶出可能帶來的環(huán)境風(fēng)險。



探究連帶影響：闡明水鐵礦覆蓋對沉積物-水界面附近氮、硫、碳等關(guān)鍵元素分布和轉(zhuǎn)化的相關(guān)影響。



研究思路

研究遵循了“野外采樣-實驗室模擬-指標(biāo)監(jiān)測-數(shù)據(jù)分析”的思路：



樣本采集：從澳大利亞墨爾本皇家植物園觀賞湖的沉積物高風(fēng)險區(qū)域采集了12個原狀沉積物柱狀樣。

實驗設(shè)計：將沉積物柱分為4組（對照組、0.3 cm覆蓋組、0.6 cm覆蓋組、0.9 cm覆蓋組），每組3個重復(fù)。在實驗室反應(yīng)器中進(jìn)行了為期45天的培養(yǎng)。

環(huán)境模擬：在前20天持續(xù)曝氣（模擬氧化條件），隨后停止曝氣4天（模擬缺氧條件），之后再恢復(fù)曝氣至實驗結(jié)束（模擬氧化條件恢復(fù)），以檢驗覆蓋層在動態(tài) redox 條件下的性能。



數(shù)據(jù)測量：在培養(yǎng)期間定期監(jiān)測上覆水體的多項化學(xué)指標(biāo)；培養(yǎng)結(jié)束后，使用微電極測量沉積物-水界面的剖面數(shù)據(jù)，并分析沉積物固相成分。



測量數(shù)據(jù)及其研究意義

研究測量了多個方面的數(shù)據(jù)，其意義和來源如下：



上覆水體化學(xué)指標(biāo)（動態(tài)監(jiān)測）



測量指標(biāo)：溶解氧（DO）、pH、濾過性活性磷（FRP）、銨態(tài)氮（NH?）、硝態(tài)氮與亞硝態(tài)氮（NOx）、總?cè)芙獾═DN）、二價鐵（Fe(II)）、三價鐵（Fe(III)）、總鐵（TFe）。

研究意義：這些數(shù)據(jù)直接反映了沉積物向水體的營養(yǎng)鹽釋放通量以及覆蓋層的控制效果。例如，F(xiàn)RP濃度直接體現(xiàn)了磷封存效果；NH?和NOx的動態(tài)變化揭示了氮循環(huán)過程（如礦化、硝化、反硝化）如何被覆蓋層影響；不同形態(tài)鐵的濃度則用于評估水鐵礦覆蓋層在缺氧條件下的溶解風(fēng)險。

數(shù)據(jù)來源：

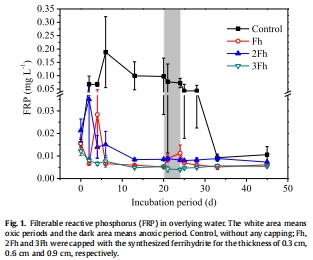

FRP數(shù)據(jù)來自 圖1，顯示所有水鐵礦覆蓋均有效抑制了磷釋放，尤其在缺氧期未出現(xiàn)顯著升高。

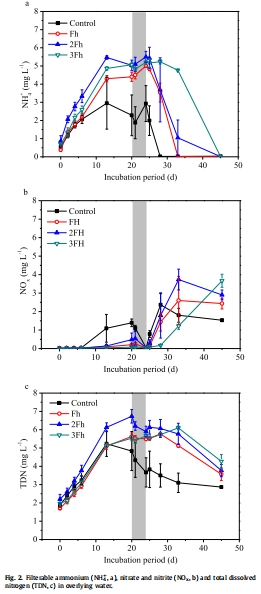

氮形態(tài)數(shù)據(jù)（NH?, NOx, TDN）來自 圖2，表明覆蓋層促進(jìn)了銨態(tài)氮的釋放但抑制了硝態(tài)氮。

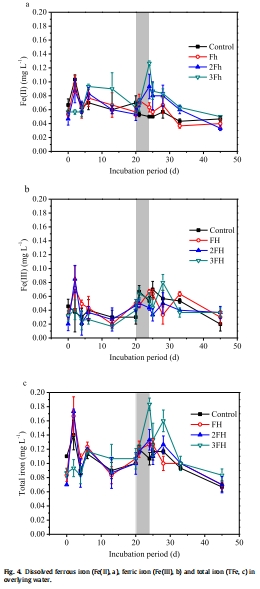

鐵形態(tài)數(shù)據(jù)（Fe(II), Fe(III), TFe）來自 圖4，表明僅在高劑量（0.9 cm）覆蓋下，缺氧期溶解鐵才有輕微增加，但濃度極低（<0.2 mg/L），無污染風(fēng)險。





DO和pH的趨勢見論文附圖S1（補(bǔ)充數(shù)據(jù)），表明覆蓋層略微降低了pH并影響了溶解氧。



沉積物-水界面微環(huán)境指標(biāo)（剖面測量）



測量指標(biāo)：氧氣（O?）和硫化氫（H?S）在界面附近的濃度剖面。這項關(guān)鍵數(shù)據(jù)是使用丹麥Unisense微電極測量的。

研究意義：微電極測量提供了毫米級分辨率的高精度數(shù)據(jù)，對于理解界面附近的生物地球化學(xué)過程至關(guān)重要。

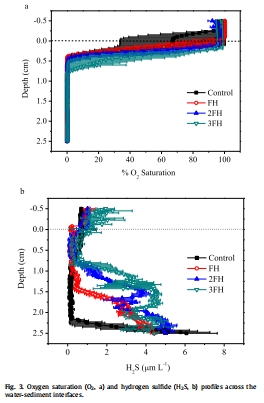

O?剖面：揭示了氧氣從水體向沉積物中滲透的深度。數(shù)據(jù)顯示水鐵礦覆蓋層增加了界面附近的氧氣濃度和滲透深度（圖3a），這表明覆蓋層本身可能消耗氧氣，但也可能改變了界面附近的微生物活性，形成了一個更氧化的微環(huán)境。





H?S剖面：反映了硫酸鹽還原活動（一種在嚴(yán)格缺氧條件下發(fā)生的微生物過程）的強(qiáng)度與位置。出乎意料的是，水鐵礦覆蓋層非但沒有抑制H?S的產(chǎn)生，反而顯著提高了其上覆水和孔隙水中的H?S濃度（圖3b）。這表明覆蓋層可能通過消耗氧氣，使下層沉積物維持更嚴(yán)格的缺氧狀態(tài)，從而促進(jìn)了硫酸鹽還原菌的活性。



Unisense電極數(shù)據(jù)的深層解讀：使用Unisense電極測量的O?和H?S剖面數(shù)據(jù)，其核心研究意義在于它揭示了水鐵礦覆蓋層對沉積物-水界面微觀化學(xué)梯度和關(guān)鍵微生物過程的深刻影響。它不僅驗證了覆蓋層的存在改變了物理擴(kuò)散路徑，更重要的是，它發(fā)現(xiàn)了覆蓋層可能產(chǎn)生的一個“副作用”——促進(jìn)了下層沉積物的硫化作用。這一發(fā)現(xiàn)僅通過監(jiān)測上覆水體是無法獲得的，凸顯了高分辨率原位測量技術(shù)對于全面評估環(huán)境修復(fù)技術(shù)生態(tài)風(fēng)險的重要性。



沉積物固相成分（實驗結(jié)束后分析）



測量指標(biāo)：沉積物的總磷（TP）、總氮（TN）、總有機(jī)碳（TOC）、總鐵（TFe）。

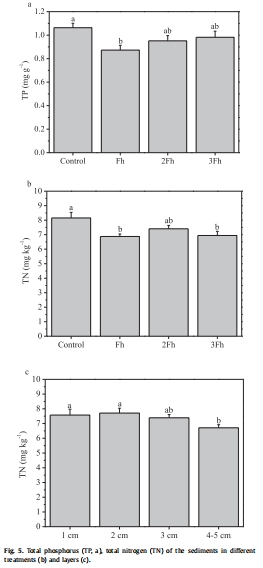

研究意義：用于評估營養(yǎng)元素和鐵在沉積物中的最終歸宿。數(shù)據(jù)顯示，覆蓋處理后沉積物的TP和TN有所降低，而TFe顯著增加（圖5及附表S2），證實了磷等元素被固定在了沉積物相中。



研究結(jié)論



磷封存有效：水鐵礦作為活性覆蓋材料能有效抑制沉積物磷的釋放，即使在短期缺氧條件下也表現(xiàn)穩(wěn)定。

最佳厚度：從成本效益考慮，0.6厘米厚（496 g/m2）的水鐵礦覆蓋層是推薦的最佳劑量，能在保證效果的同時避免過量鐵溶出的潛在風(fēng)險。

對氮循環(huán)的影響：覆蓋層促進(jìn)了沉積物有機(jī)氮的礦化（導(dǎo)致上覆水NH?升高）和反硝化過程（導(dǎo)致NOx降低），改變了氮的轉(zhuǎn)化路徑。

對硫循環(huán)的影響：覆蓋層出乎意料地促進(jìn)了下層沉積物中硫化氫的產(chǎn)生，這可能會對底棲生物產(chǎn)生毒性影響，需要在后續(xù)應(yīng)用中予以關(guān)注。



環(huán)境風(fēng)險低：在推薦的覆蓋厚度下，水鐵礦自身溶解導(dǎo)致的鐵釋放量極小，不會對水體造成二次污染。



綜上所述，本研究證明薄層水鐵礦覆蓋是一種有前景的湖泊內(nèi)源磷污染控制技術(shù)，但同時也通過精密的測量（如Unisense微電極）揭示了對其他元素循環(huán)的復(fù)雜影響，為技術(shù)的實際應(yīng)用提供了全面的科學(xué)依據(jù)。
