Ruthenium Nanoparticles Supported onto Carbon Microfibers for Hydrogen Evolution Electrocatalysis

釕納米粒子負載在碳微纖維上進行氫生產的電催化研究

來源：European Journal of Inorganic Chemistry 10.1002



論文總結

研究通過將釕納米顆粒（Ru NPs）負載到碳微纖維（CFs）上，開發了四種不同的陰極材料用于電催化氫 evolution reaction（HER）。以下從摘要、研究目的、研究思路、測量數據及意義、結論等方面進行總結，并詳細解讀使用丹麥Unisense電極測量數據的意義。

一、論文摘要

研究通過兩種碳纖維（原始pCF和功能化fCF）和兩種Ru NPs合成方法（原位in-situ和異位ex-situ），制備了四種混合陰極材料：Ru@pCF、Ru@fCF、RuPP@pCF和RuPP@fCF（其中RuPP表示用4-苯基吡啶穩定的Ru NPs）。在酸性條件（1 M H2SO4）下測試HER性能，發現異位合成的Ru NPs（RuPP@xCF）具有更低的起始過電位（接近0 mV）和更高的活性。穩定性測試表明，RuPP@pCF在2小時電解后保持95%的活性，而其他系統活性下降較多。功能化碳纖維（fCF）的羧基可能阻礙配體與碳表面的π-相互作用，降低穩定性。總體而言，異位合成且使用pCF的系統（RuPP@pCF）在活性和穩定性方面表現最佳，為高效HER催化劑設計提供了新思路。

二、研究目的



開發高效HER催化劑：替代昂貴的鉑（Pt）基催化劑，利用釕（Ru）的適中Ru-H鍵能和較低成本。

探索碳纖維支持材料：研究原始碳纖維（pCF）和功能化碳纖維（fCF，表面含羧基）對催化劑性能的影響。

比較合成方法：評估原位（in-situ）和異位（ex-situ）合成Ru NPs的方法對催化活性和穩定性的影響。

優化催化劑設計：通過表面配體（如4-苯基吡啶）增強NPs的穩定性和活性，并研究其與碳纖維的相互作用機制。



推動實際應用：為大規模、經濟高效的氫能生產提供材料基礎。



背景基于Pt基催化劑雖高效但昂貴且不穩定；Ru基催化劑在酸性和堿性條件下均穩定；碳纖維作為支持材料可提供高表面積和導電性。

三、研究思路

研究采用材料合成、表征與性能測試結合的方法：



材料合成：使用商業碳纖維，通過氧化處理制備fCF（引入羧基）。Ru NPs通過兩種方法負載：原位合成（在CFs上直接分解[Ru(cod)(cot)]前體）和異位合成（預合成Ru NPs并用4-苯基吡啶穩定后浸漬負載）。

表征分析：使用TEM（Fig. 1）觀察NPs大小和分布；XPS（Fig. 2）分析Ru化學狀態；ICP測定Ru負載量。





電化學測試：在1 M H2SO4中，通過LSV（Fig. 3）測量起始過電位和電流密度；計時安培法（Fig. 4）測試穩定性；使用Unisense H2-Clark傳感器測量氫氣產量，計算法拉第效率。







機制探討：基于Tafel斜率和穩定性數據，分析HER反應機理和NPs與碳纖維的相互作用。



四、測量數據、來源及研究意義

研究測量了多維度數據，其意義及來源如下（數據均標注自原文圖/表）：



NPs大小與分布（數據來自TEM圖像，Fig. 1）：



數據：所有NPs大小在1.0-1.8 nm范圍內，異位合成的RuPP NPs更均勻（e.g., RuPP@pCF: 1.8±0.3 nm），原位合成的Ru NPs有團聚（e.g., Ru@fCF: 1.0±0.2 nm）。



研究意義：確認NPs成功負載，小尺寸和高分散性有利于暴露活性位點；異位合成方法更好控制NPs形態。



化學狀態分析（數據來自XPS譜圖，Fig. 2）：



數據：Ru 3d峰顯示金屬Ru（279.8 eV）和RuO2（280.8 eV）相，表明NPs表面部分氧化。



研究意義：表面氧化可能影響催化活性，但異位合成的RuPP NPs因配體保護可能減少氧化。

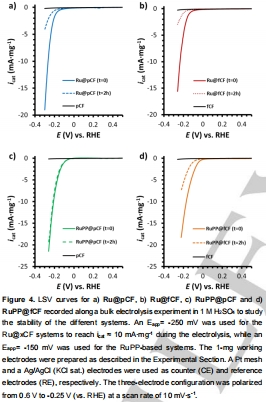

HER性能（數據來自LSV曲線，Fig. 3）：



數據：異位合成的RuPP@xCF系統起始過電位接近0 mV（e.g., RuPP@pCF: 5 mV, RuPP@fCF: 0 mV），電流密度更高；原位合成的Ru@xCF系統起始過電位較高（e.g., Ru@pCF: 70 mV, Ru@fCF: 30 mV）。



研究意義：異位合成方法顯著提升活性，4-苯基吡啶配體促進電荷轉移；fCF的羧基可能提供額外活性位點，但整體不如pCF穩定。



穩定性測試（數據來自計時安培曲線，Fig. 4）：



數據：2小時電解后，RuPP@pCF保持95%電流密度，RuPP@fCF保持40%，而Ru@pCF和Ru@fCF僅保持34%和16%。



研究意義：異位合成且使用pCF時穩定性最佳，配體與碳表面π-相互作用增強錨定；fCF的羧基可能阻礙相互作用，導致NPs脫落。



法拉第效率（數據來自Unisense測量，實驗部分）：



數據：使用Unisense H2-Clark傳感器測量氫氣產量，法拉第效率接近100%。



研究意義：確認電流幾乎全部用于產氫，無顯著副反應，驗證催化劑的高選擇性。



Tafel分析：



數據：Tafel斜率在82-212 mV/dec范圍內，表明Volmer步驟（質子吸附）是速率決定步驟。



研究意義：提供HER機理洞察，所有系統遵循類似機制，但活性差異源于NPs結構和支持材料相互作用。



五、研究結論



異位合成優勢：用4-苯基吡啶穩定的Ru NPs（RuPP）具有更高的HER活性和穩定性，起始過電位接近0 mV，優于原位合成的Ru NPs。

碳纖維類型關鍵：原始碳纖維（pCF）與配體的π-相互作用更強，增強NPs錨定，提高穩定性；功能化碳纖維（fCF）的羧基可能阻礙相互作用，導致穩定性降低。

最佳系統：RuPP@pCF組合在活性和穩定性方面表現最佳，2小時后保持95%活性，法拉第效率近100%。

機制清晰：配體穩定化減少NPs氧化和團聚，促進電荷轉移；碳纖維的導電性和表面性質調變催化性能。



應用前景：該設計為低成本、高效HER催化劑開發提供了可行策略，尤其適合酸性環境下的水分解。



六、詳細解讀使用丹麥Unisense電極測量出來的數據有什么研究意義

丹麥Unisense H2-Clark傳感器在本研究中用于實時監測電解過程中氫氣濃度，以計算法拉第效率（實驗部分）。其研究意義如下：



直接氫氣定量：



技術描述：Unisense電極基于電化學原理，提供高靈敏度、實時溶解氫檢測，響應快，精度高。

實驗應用：在恒電位電解過程中，傳感器實時測量氫氣產量，與理論電荷量對比計算法拉第效率。



研究意義：直接證實HER發生，排除其他還原反應（如金屬沉積或溶劑還原）干擾，確保催化劑選擇性。



法拉第效率計算：



數據關聯：測量顯示法拉第效率接近100%，表明電子幾乎全部用于產氫，無能量浪費于副反應。



研究意義：驗證催化劑的高效性和耐久性，為性能評估提供關鍵指標；高效率支持實際應用潛力。



穩定性驗證：



長期監測：結合計時安培法，Unisense數據確認催化劑在長時間運行中保持產氫能力，如RuPP@pCF的穩定性。



研究意義：突出異位合成和pCF支持的優勢，為材料優化提供實證基礎。



方法學優勢：



原位與非侵入性：實時監測不擾動反應體系，保持數據真實性；高時間分辨率捕捉動態過程。



研究意義：為電催化研究提供可靠氣體檢測工具，尤其適合低電流密度系統；提升數據可靠性和可發表性。



總之，Unisense電極不僅是檢測工具，更是驗證催化效率、選擇性和穩定性的核心：其數據直接證明了RuPP@pCF系統的高效產氫能力，為異位合成策略和碳纖維選擇提供了關鍵證據。這強調了在能源材料研究中集成高精度氣體傳感的重要性，尤其在評估實際應用潛力時不可或缺。
