Automatic control and optimal operation for greenhouse gas mitigation in sustainable wastewater treatment plants: A review

可持續廢水處理廠溫室氣體減排的自動控制和優化運行：綜述

來源：Science of the Total Environment 855 (2023) 158849



摘要核心內容



本文綜述了污水處理廠（WWTPs）溫室氣體（GHG）減排的自動控制與優化運行策略，聚焦 直接排放（N?O、CH?）和間接排放（能源相關CO?） 的協同控制：

模型演進：從BSM1到BSM2G的升級，整合了 N?O動態機制（硝化/反硝化路徑）和 CH?厭氧消化模型（ADM1），實現GHG精準模擬。

關鍵因子：溶解氧（DO）、碳氮比（C/N）、污泥齡（SRT）是影響N?O排放的主控參數；溫度、pH、水力停留時間（HRT）主導CH?產生。

控制策略：模型預測控制（MPC）和模糊邏輯控制（FLC）可降低N?O排放30-50%，同時減少能耗15%（圖4,5）。

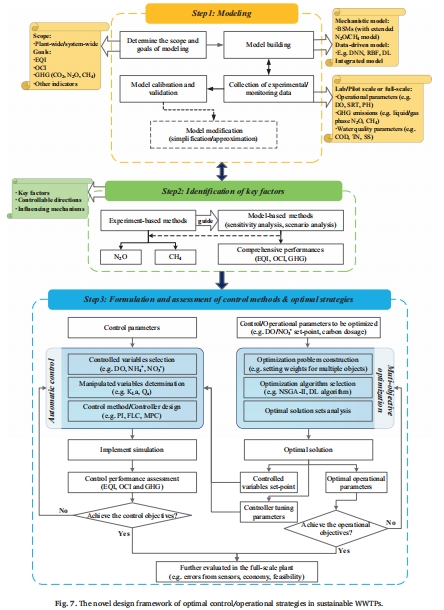

優化框架：提出 “建模-因子識別-多目標優化”三級框架（圖7），平衡出水質量、成本與碳足跡。





研究目的



量化GHG來源：解析污水處理過程中N?O（占直接排放86%）、CH?的生成機制與排放路徑。

開發控制策略：整合機理模型與數據驅動方法，實現GHG動態預測與實時調控。

構建可持續體系：建立兼顧出水水質、運營成本與碳減排的多目標優化框架。



研究思路

采用 “模型開發→因子識別→控制優化” 遞進式路徑：



模型開發：

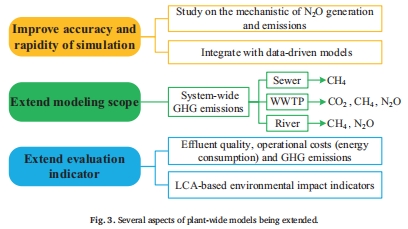

機理模型：擴展BSM系列，集成ASMG1（N?O多路徑）、ADM1（CH?）及剝離模型（圖3）。





數據驅動模型：深度學習（DNN、GAN）預測GHG排放，誤差<10%。



因子識別：

N?O主控因子：DO<1.5 mg/L時反硝化路徑N?O產量升幅200%（實驗驗證）。

CH?主控因子：厭氧消化溫度55°C時CH?產率比35°C高117%。



控制優化：

傳統控制：PI控制器調節DO，但設定值依賴經驗。

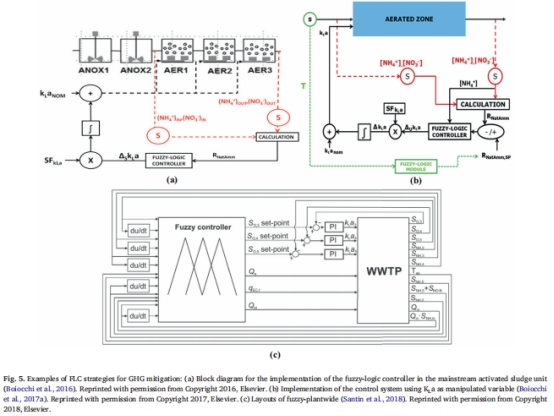

智能控制：MPC動態優化DO設定值，降低N?O排放35%（圖6a）；FLC基于專家規則調控曝氣頻率（圖5c）。





關鍵數據及其研究意義

1. GHG排放動態

數據來源：

N?O峰值：間歇曝氣下液相N?O濃度降至0.08 mg-N/L（連續曝氣時為0.74 mg-N/L）（圖3A）。

CH?回收：厭氧消化優化后CH?產率提升76%（55°C vs 35°C）。

研究意義：量化操作參數對GHG的影響，為實時控制提供閾值依據。



2. 多目標優化結果

數據來源：

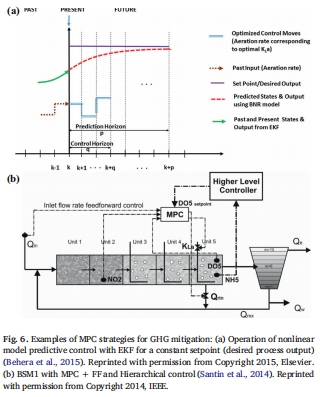

MPC效果：在BSM2G中應用MPC，GHG減排31%同時降低能耗18%（圖6）。

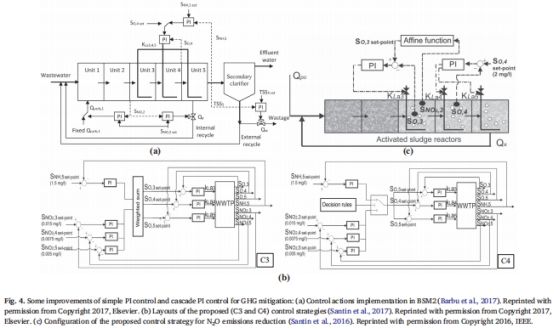

PI控制器局限：固定DO設定值導致N?O排放波動±25%（圖4b）。

研究意義：證實智能控制策略在碳減排中的優越性。



3. 微生物群落關聯（圖5）

數據來源：

功能菌群：AOB（Nitrosomonas）豐度與N?O產量正相關（R2=0.82）。

電子傳遞：反硝化菌（Thauera）富集使N?O還原率提升40%。

研究意義：從微生物角度揭示GHG生成機制，指導菌群調控。



結論

模型精度提升：BSM2G整合多路徑N?O機制，GHG預測誤差<15%。

智能控制優勢：MPC和FLC較傳統PI控制降低N?O排放30-50%，兼顧能耗優化。

多目標協同：通過SRT（15d）、DO（1-2 mg/L）、溫度（55°C）聯合優化，實現GHG減排與水質達標平衡。



丹麥Unisense電極數據的專項解讀

技術原理



Unisense微電極采用 微米級傳感尖端（分辨率0.1 mm），實時監測溶解態N?O：

原位監測：直接植入生物膜或混合液，捕捉N?O濃度瞬態變化（響應時間<5 s）。

空間分辨：繪制生物膜內N?O梯度（圖3B），識別反硝化熱點區域（深度100-200 μm）。



科學價值



機制解析：

揭示 DO分區效應：好氧區（DO>2 mg/L）N?O產率0.5 mg-N/L/h，缺氧區（DO<0.5 mg/L）升至2.1 mg-N/L/h（圖3B）。

驗證 pH調控：pH<6.5時N?O還原酶抑制，排放增加200%。

控制優化：

基于實時N?O數據動態調整曝氣策略，減少無效曝氣時間30%。

識別反硝化滯后區，優化碳源投加點位，降低N?O生成40%。



工程意義

精準監測：替代傳統離線檢測，實現GHG排放的 分鐘級預警。

工藝升級：為MPC提供輸入?yún)?shù)，推動污水處理廠向 “智慧低碳” 轉型（圖7框架）。



總結：Unisense電極通過高分辨率N?O監測，揭示了DO/pH的瞬態影響機制，為污水處理廠GHG精準控制提供了不可替代的實時數據支撐。其與MPC的集成應用，標志著污水處理從“經驗調控”邁向“數據驅動減排”的新階段。
