Synchronous effect of increasing oxygen and inhibiting phosphorus release from heavily polluted sediment by applying a novel oxygen micro-nano-bubble material

應(yīng)用新型氧微納米氣泡材料同步增氧并抑制重度污染沉積物中磷的釋放

來源：Journal of Soils and Sediments, 2023

《土壤與沉積物雜志》，2023年





摘要內(nèi)容



研究開發(fā)了一種載氧納米氣泡鑭鋁改性凹凸棒石（OLA）材料，用于同步提升沉積物溶解氧（DO）并抑制內(nèi)源磷釋放。核心發(fā)現(xiàn)：

快速增氧效果：OLA覆蓋后1分鐘內(nèi)沉積物DO濃度峰值達(dá)19.5 mg/L（10-15mm深度），穿透深度22.5mm（圖1），維持高氧狀態(tài)48小時(shí)。





磷釋放抑制：OLA使孔隙水SRP濃度降低82%（對照組的0.18 mg/L→0.05 mg/L），DGT有效態(tài)磷在0-70mm深度顯著降低（圖2, 圖3）。







微生物調(diào)控：OLA覆蓋降低變形菌門（Proteobacteria）和藍(lán)藻（Cyanobacteria）豐度，提升綠彎菌門（Chloroflexi）豐度（圖5），促進(jìn)有機(jī)磷（OP）向穩(wěn)定形態(tài)轉(zhuǎn)化（圖4）。







研究目的

評估OLA材料作為覆蓋層同步增氧和控磷的可行性。



揭示OLA調(diào)控沉積物氧化還原條件及微生物群落的機(jī)制。



探究鐵-硫耦合作用對磷釋放的影響。



研究思路

材料制備：鑭鋁改性凹凸棒石（LA）經(jīng)真空脫附-純氧吸附循環(huán)制成OLA（棒狀顆粒）。



培養(yǎng)實(shí)驗(yàn)：設(shè)置OLA覆蓋組、LA覆蓋組、無覆蓋對照組，監(jiān)測28天。



原位監(jiān)測：



Unisense微電極：測量DO和氧化還原電位（Eh）剖面（圖1）。



HR-Peeper/DGT：獲取孔隙水溶解態(tài)磷/鐵（圖2）及沉積物有效態(tài)磷/鐵（圖3）。

機(jī)理分析：



沉積物磷形態(tài)分級（IP/OP，圖4）。



微生物16S rRNA測序（圖5）。



鐵/硫分布關(guān)聯(lián)分析（圖6）。





測量數(shù)據(jù)及研究意義

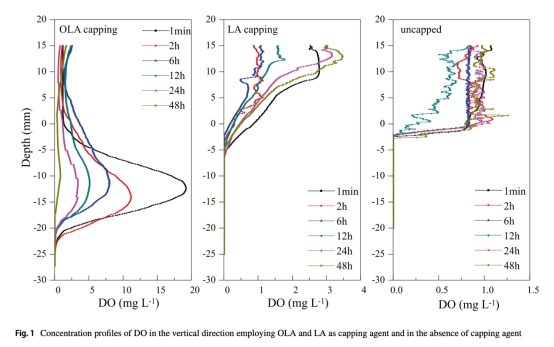

DO/Eh剖面（圖1）



數(shù)據(jù)：OLA覆蓋后DO穿透深度達(dá)22.5mm（LA組僅5mm），Eh顯著提升。



意義：直接證明OLA可快速建立沉積物表層好氧層，為微生物氧化反應(yīng)創(chuàng)造條件。

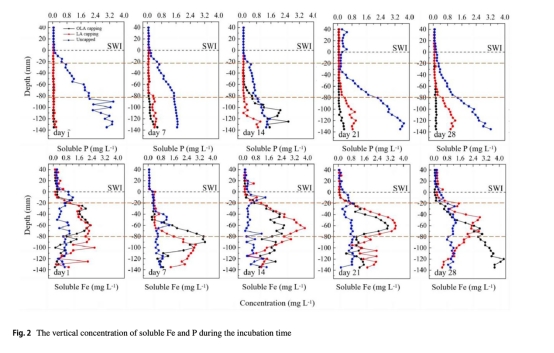

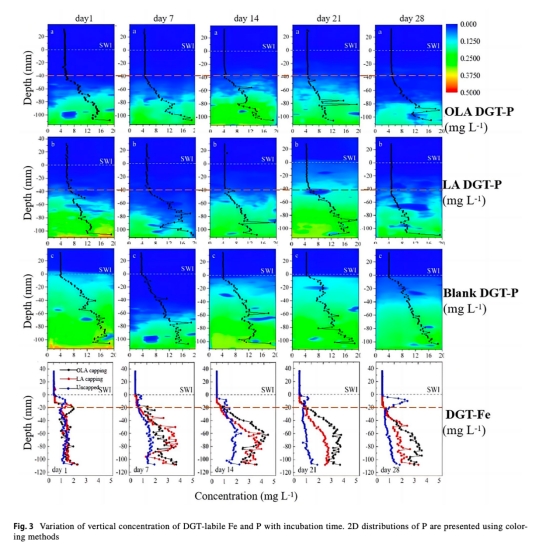

磷/鐵釋放動態(tài)（圖2, 圖3）



數(shù)據(jù)：OLA組孔隙水SRP降低82%，0-20mm深度DGT有效態(tài)磷無梯度變化（濃度<0.08 mg/L）。



意義：表明OLA通過增氧和鑭吸附雙重作用抑制磷釋放，且效果深入沉積物深層。

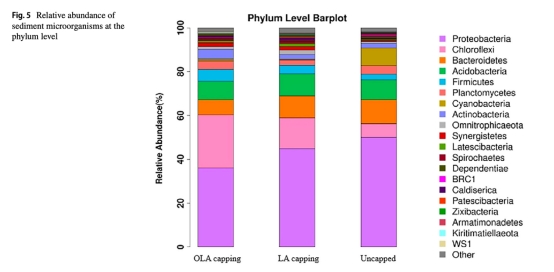

微生物群落（圖5）



數(shù)據(jù)：OLA組變形菌門相對豐度降至36%（對照組50%），綠彎菌門升至24%（對照組6%）。



意義：好氧菌富集加速有機(jī)磷礦化，同時(shí)藍(lán)藻減少降低沉積物再污染風(fēng)險(xiǎn)。



結(jié)論

OLA雙重作用機(jī)制：



納米氣泡快速釋放氧氣，形成20mm厚好氧層，抑制Fe(III)還原和硫化物生成。

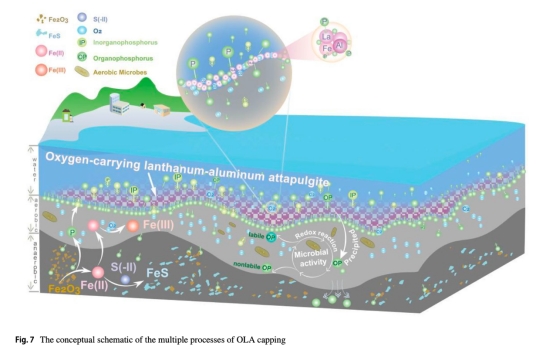

鑭鋁改性凹凸棒石吸附釋放的磷，并通過氧化作用將活性有機(jī)磷（Labile-P0）轉(zhuǎn)化為穩(wěn)定殘留態(tài)磷（Res-P0）（圖7）。

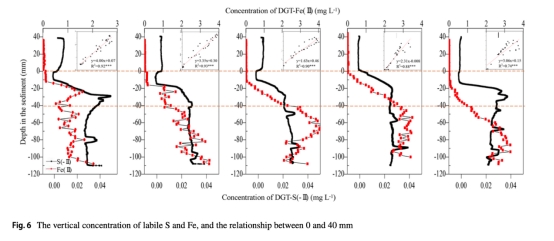

鐵-硫解耦效應(yīng)：缺氧層（20-40mm）中Fe(II)與S(-II)同步增加（R2=0.89, 圖6），形成FeS沉淀，削弱鐵對磷的耦合控制。



應(yīng)用潛力：OLA適用于黑臭河道應(yīng)急修復(fù)，建議"少量多次"投加以維持長效增氧。



丹麥Unisense電極數(shù)據(jù)的詳細(xì)研究意義



研究中采用Unisense微電極系統(tǒng)（OX-100和RD-100）以10μm分辨率原位監(jiān)測沉積物-水界面（SWI）的DO和Eh：

增氧過程動態(tài)解析：



數(shù)據(jù)顯示OLA覆蓋后1分鐘內(nèi)DO在10-15mm處達(dá)峰值19.5 mg/L（圖1），穿透深度22.5mm，48小時(shí)后歸零。



意義：首次量化OLA納米氣泡的快速氧釋放動力學(xué)，為應(yīng)急修復(fù)提供時(shí)間窗口依據(jù)（維持24-48小時(shí)）。

氧化還原梯度精準(zhǔn)定位：



Eh在OLA組顯著高于對照組，與DO剖面高度匹配（R2>0.95）。



意義：證實(shí)好氧層（0-20mm）的形成直接改變沉積物氧化還原分區(qū)，抑制Fe(II)和S(-II)的生成（圖2, 圖6）。

微生物-化學(xué)耦合證據(jù)：



高DO區(qū)域（0-20mm）對應(yīng)綠彎菌門富集（圖5），該菌為兼性厭氧菌，促進(jìn)有機(jī)質(zhì)分解和OP轉(zhuǎn)化。



意義：將物理增氧（DO）、化學(xué)氧化（Eh提升）和生物響應(yīng)（菌群演替）在空間上直接關(guān)聯(lián)，揭示OLA的多級控磷機(jī)制。



核心價(jià)值：Unisense電極的亞毫米級分辨率捕捉到OLA覆蓋后沉積物氧化還原界面的瞬時(shí)擴(kuò)展過程（1分鐘→48小時(shí)），為納米材料介導(dǎo)的沉積物修復(fù)提供了迄今最精細(xì)的原位動力學(xué)證據(jù)。
